Đồng hồ vạn năng

Đồng hồ vạn năng không chỉ là dụng cụ đo lường cần thiết mà còn là thiết bị đo đa năng giúp người dùng kiểm tra, đo lường, sửa chữa, bảo trì các hệ thống điện và điện tử một cách hiệu quả. Hãy cùng Thiết bị đo ANH PHÁT khám phá dòng sản phẩm được rất nhiều người dùng ưa chuộng này nhé!

Giới thiệu chung về Đồng hồ Vạn Năng

Đồng hồ vạn năng là gì?

Đồng hồ vạn năng hay vạn năng kế còn gọi là đồng hồ đo điện đa năng (VOM), đồng hồ đo đa năng, đồng đồ đa năng, đồng hồ đo điện vạn năng, đồng hồ VOM… là một dụng cụ đo lường điện có nhiều chức năng, nhỏ gọn được sử dụng để kiểm tra, đo lường nhiều thông số điện khác nhau như điện áp (voltage), dòng điện (current) và điện trở (resistance).

Nhờ vào tính năng đa dạng của mình, đồng hồ vạn năng trở thành công cụ không thể thiếu trong lĩnh vực điện tử, viễn thông, và sửa chữa điện.

Đồng hồ vạn năng tiếng anh là gi? Đồng hồ vạn năng có tên tiếng Anh là Multimeter hay cụ thể hơn Volt-Ohm-Multimeter (viết tắt là VOM) thường được gọi là đồng hồ vạn năng VOM.

Trước đây, đồng hồ đo điện đa năng chỉ mới có 3 chức năng cơ bản là ampe kế, vôn kế và ôm kế, nên thường được gọi là AVO-meter. Sau đó, từ những năm 1970, các phiên bản mới đã được phát triển tích hợp thêm nhiều tính năng tiên tiến như kiểm tra linh kiện điện tử (bao gồm transistor và diode), đo điện dung của tụ điện, và đo tần số tín hiệu… và ngày càng hiện đại hơn nhờ được bổ sung thêm chức năng mới liên tục. Điều này đã làm cho đồng hồ vạn năng trở thành một công cụ đo điện đa năng, đáp ứng nhu cầu ngày càng cao của người dùng.

Chức năng của đồng hồ vạn năng đo dòng điện

Đồng hồ vạn năng đo gì? Đúng với tên gọi đây là thiết bị đo lường đa chức năng, có khả năng đo cả dòng điện một chiều (DC) lẫn dòng điện xoay chiều (AC), hỗ trợ người dùng kiểm tra và đánh giá hiệu quả hoạt động của các thiết bị và mạch điện.

Không chỉ dừng lại ở các phép đo cơ bản mà còn được trang bị nhiều tính năng tiên tiến. Với sự linh hoạt và chính xác cao, thiết bị này giúp người dùng dễ dàng thao tác trong nhiều môi trường làm việc, đồng thời đảm bảo an toàn tuyệt đối khi sử dụng. Dưới đây là các chức năng nổi bật của đồng hồ vạn năng mà Thiết bị đo Anh Phát tổng hợp liệt kê:

1. Đo điện áp một chiều (DCV): Cho phép đo điện áp từ các nguồn điện DC như pin, acquy, hoặc các thiết bị điện tử khác.
2. Đo điện áp xoay chiều (ACV): Dùng để đo điện áp từ nguồn điện AC như lưới điện gia đình hoặc các thiết bị sử dụng điện xoay chiều.
3. Đo dòng điện một chiều (DCA): Đo dòng điện chạy trong các mạch điện DC, hữu ích cho việc kiểm tra các thiết bị điện tử.
4. Đo dòng điện xoay chiều (ACA): Cho phép đo dòng điện chạy qua các thiết bị AC, từ đó kiểm tra hiệu suất hoạt động của chúng.
5. Đo điện trở: Xác định giá trị điện trở của các linh kiện hoặc mạch điện, giúp phát hiện các sự cố về hỏng hóc hoặc kết nối.
6. Đo thông mạch: Kiểm tra sự liên tục của mạch điện, giúp xác định có sự gián đoạn hoặc đứt gãy trong mạch hay không.
7. Đo giá trị điện dung (C) của tụ điện: Đo khả năng tích điện của tụ điện, xác định tình trạng hoạt động của chúng.
8. Chức năng điều chỉnh dải đo tự động: Tự động lựa chọn dải đo phù hợp để tránh sai số và giúp người dùng đo nhanh chóng, chính xác.
9. Đo tần số dòng điện: Cho phép đo tần số của dòng điện xoay chiều, từ đó đánh giá được độ ổn định của nguồn điện.
10. Đo độ tự cảm (L) của cuộn cảm: Giúp kiểm tra tình trạng của các cuộn cảm trong mạch điện.
11. Kiểm tra hFE của Transistor: Đánh giá hệ số khuếch đại dòng của transistor, một tính năng quan trọng cho việc kiểm tra linh kiện bán dẫn.
12. Đo nhiệt độ: Một số đồng hồ vạn năng tích hợp tính năng đo nhiệt độ, giúp theo dõi nhiệt độ của môi trường hoặc các thiết bị điện.

Các tính năng hỗ trợ khác của đồng hồ vạn năng

– Bảo vệ nhầm chế độ đo: Ngăn chặn thiết bị hư hỏng khi chọn sai chế độ đo.
– Tự động tắt màn hình: Tiết kiệm pin khi không sử dụng trong một khoảng thời gian nhất định.
– Tính năng cảm ứng điện không tiếp xúc (NVC): Giúp phát hiện sự có mặt của điện áp mà không cần tiếp xúc trực tiếp với dây dẫn.
– Chức năng chống cắm nhầm điện: Bảo vệ người dùng khỏi các tai nạn do cắm nhầm nguồn điện.
– Tính năng đèn nền: Hỗ trợ việc quan sát các thông số dễ dàng ngay cả trong điều kiện thiếu sáng.
– Kháng nước và bụi bẩn: Một số loại đồng hồ vạn năng có khả năng chống thấm nước và bụi, phù hợp cho môi trường làm việc khắc nghiệt.

Lợi ích của việc sử dụng Đồng hồ vạn năng so với các thiết bị đo điện khác

Đồng hồ vạn năng multimeter là một dụng cụ đo rất hữu ích trong đo lường và kiểm tra điện. Dưới đây là một số lợi ích của việc sử dụng đồng hồ vạn năng được Anh Phát đem ra so sánh với các thiết bị đo điện khác:

1. Đo nhiều thông số: Đồng hồ vạn năng có thể đo nhiều loại thông số điện khác nhau như điện áp, dòng điện, và điện trở, trong khi nhiều thiết bị đo khác chỉ có thể đo một loại thông số nhất định.

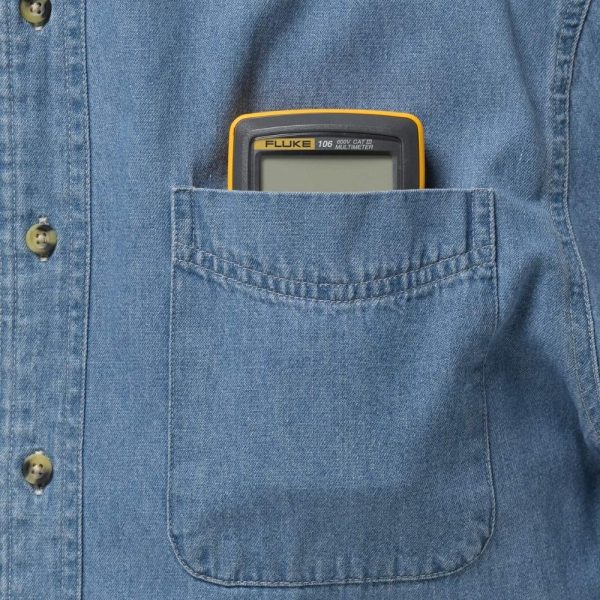

2. Tính di động: Hầu hết các đồng hồ vạn năng đều nhỏ gọn và dễ dàng mang theo, thuận tiện cho việc sử dụng ở nhiều địa điểm khác nhau.
3. Chi phí hiệu quả: Thay vì phải mua nhiều thiết bị đo riêng lẻ, một đồng hồ vạn năng có thể thay thế cho nhiều thiết bị khác, giúp tiết kiệm chi phí.
4. Dễ sử dụng: Nhiều đồng hồ vạn năng có giao diện thân thiện và dễ hiểu, giúp người dùng dễ dàng thực hiện các phép đo mà không cần nhiều kinh nghiệm.
5. Chức năng đa dạng: Nhiều đồng hồ vạn năng hiện đại còn tích hợp thêm các tính năng như đo tần số, đo nhiệt độ, và kiểm tra diode, mở rộng khả năng sử dụng.
6. Độ chính xác cao: Đồng hồ vạn năng thường cung cấp độ chính xác tốt, giúp người dùng có được các kết quả đo lường đáng tin cậy.
7. Tính năng bảo vệ: Nhiều loại đồng hồ vạn năng có chức năng bảo vệ quá tải, giúp bảo vệ thiết bị và người sử dụng khỏi các mạch điện nguy hiểm.

Thiết bị đo ANH PHÁT nhận thấy đồng hồ vạn năng là một công cụ rất linh hoạt và hữu ích cho cả người dùng chuyên nghiệp và những người đam mê kỹ thuật.

Phân loại đồng hồ vạn năng đo điện phổ biến nhất hiện nay

Đồng hồ vạn năng được phân loại thành nhiều loại khác nhau, mỗi loại có đặc điểm và ứng dụng riêng. Thiết bị đo ANH PHÁT đã tổng hợp được Top 3 loại đồng hồ vạn năng phổ biến hiện nay:

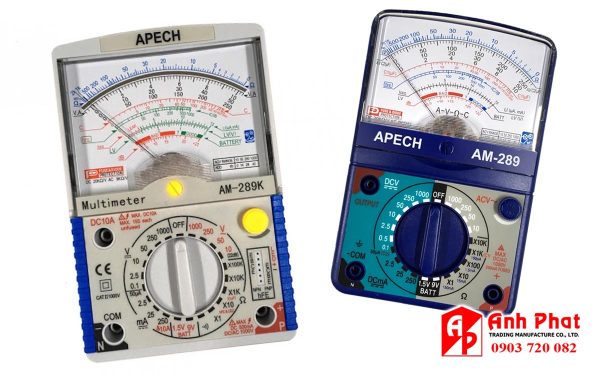

1. Đồng hồ vạn năng chỉ thị kim (Analog)

Đồng hồ vạn năng Analog sử dụng kim chỉ để hiển thị giá trị đo. Đây là loại đồng hồ truyền thống, có cấu trúc đơn giản và dễ sử dụng.

Đồng hồ vạn năng chỉ thị kim (Analog)

Đồng hồ vạn năng chỉ thị kim (Analog) hay còn gọi là đồng hồ vạn năng tương tự, là loại thiết bị đo sử dụng kim chỉ để hiển thị giá trị đo trên một thang đo hình cung. Đây là loại đồng hồ truyền thống, được trang bị một bộ phận chính là Gavanô kế, hoạt động bằng cách xử lý tín hiệu tương tự.

Mặc dù đồng hồ vạn năng kim (đồng hồ vạn năng tương tự) đã dần bị thay thế bởi đồng hồ vạn năng điện tử hiện đại, nhưng nó vẫn được sử dụng rộng rãi trong nhiều lĩnh vực, nhờ sự đơn giản và độ bền bỉ.

Giá đồng hồ vạn năng kim vẫn là ưu điểm lớn để lựa chọn, phù hợp cho các nhu cầu đo đạc cơ bản với chi phí thấp, đặc biệt trong các tình huống cần theo dõi xu hướng thay đổi của giá trị đo theo thời gian.

Ưu điểm của đồng hồ vạn năng kim (Analog)

– Chi phí thấp và dễ tiếp cận: Đồng hồ vạn năng chỉ thị kim có giá thành rẻ hơn nhiều so với các loại đồng hồ điện tử, phù hợp cho những người có ngân sách hạn chế hoặc cho các ứng dụng không đòi hỏi độ chính xác cao.
– Dễ nhận biết xu hướng thay đổi: Kim chỉ giúp người dùng dễ dàng quan sát xu hướng thay đổi của giá trị đo, điều này rất hữu ích khi cần theo dõi các biến động nhỏ trong dòng điện hoặc điện áp.
– Không cần nguồn điện trong một số phép đo: Đồng hồ vạn năng kim có thể không cần đến nguồn điện khi đo các đại lượng như cường độ dòng điện và điện áp, giúp tiết kiệm năng lượng và giảm thiểu chi phí vận hành.
– Khả năng đo các giá trị nhỏ: Ở một số trường hợp, đồng hồ vạn năng kim có thể đo được những giá trị nhỏ hơn mà đôi khi các loại đồng hồ điện tử không thể hiển thị rõ ràng.

Nhược điểm:
– Độ chính xác thấp hơn: So với các loại đồng hồ vạn năng điện tử, đồng hồ chỉ thị kim thường có độ chính xác kém hơn. Việc đọc kết quả dựa trên vị trí kim trên thang đo có thể không hoàn toàn chính xác, đặc biệt là khi đọc giá trị nhỏ.
– Khó đọc trong điều kiện ánh sáng yếu: Do không có màn hình số, việc đọc giá trị trên thang đo của đồng hồ kim có thể trở nên khó khăn trong điều kiện ánh sáng yếu, hoặc khi kim chỉ dao động nhanh.
– Phản hồi chậm khi đo giá trị thay đổi nhanh: Khi đo các giá trị biến động nhanh, kim chỉ thường có thời gian phản hồi chậm, dẫn đến việc khó theo dõi những thay đổi tức thời.

2. Đồng hồ vạn năng điện tử (Digital)

Đồng hồ vạn năng điện tử (Digital) hiển thị kết quả đo trên màn hình số, mang lại độ chính xác cao hơn và dễ dàng đọc hơn.

Đồng hồ vạn năng điện tử, còn được gọi là vạn năng kế điện tử, đồng hồ vạn năng số… là loại thiết bị đo lường sử dụng các linh kiện điện tử chủ động và yêu cầu nguồn điện, thường là pin, để hoạt động. Đồng hồ vạn năng điện tử (Digital) đang là loại đồng hồ vạn năng phổ biến nhất hiện nay, đặc biệt trong các công việc kiểm tra, bảo dưỡng điện và điện tử. Kết quả đo được hiển thị trên màn hình tinh thể lỏng (LCD), mang lại độ chính xác cao và dễ đọc hơn so với các loại đồng hồ vạn năng analog.

Nhờ những ưu điểm nổi bật về độ chính xác, khả năng đo đa năng và tính tiện lợi trong sử dụng, đồng hồ vạn năng hiện số là lựa chọn hàng đầu cho những người làm công tác sửa chữa, bảo trì trong lĩnh vực điện và điện tử.

Ưu điểm của đồng hồ vạn năng điện tử (Digital)

– Độ chính xác cao: Nhờ việc sử dụng công nghệ điện tử, đồng hồ vạn năng điện tử có thể cung cấp các phép đo với độ chính xác cao hơn so với các loại đồng hồ cơ học.
– Dễ đọc và thân thiện với người dùng: Màn hình LCD hiển thị rõ ràng, ngay cả trong điều kiện ánh sáng yếu, giúp người sử dụng dễ dàng quan sát kết quả. Ngoài ra, màn hình còn hiển thị số liệu trực tiếp, tránh sự nhầm lẫn khi đọc giá trị như khi sử dụng đồng hồ kim.
– Nhiều tính năng bổ sung: Đồng hồ vạn năng số (Digital) có nhiều tính năng hiện đại như:

• Ghi nhớ giá trị đo.
• Tự động tắt nguồn sau một thời gian không sử dụng, giúp tiết kiệm pin.
• Đo được nhiều loại đại lượng khác nhau như tần số, điện dung, độ tự cảm, kiểm tra diode và transistor.
• Hỗ trợ kiểm tra nhiệt độ thông qua cặp nhiệt.
• Tích hợp chức năng đo kiểm tra mạch điện ô tô và điện thoại.
• Có thể phát âm thanh “bíp” khi phát hiện mạch nối liền (điện trở gần bằng 0), rất hữu ích khi kiểm tra nhanh các mạch điện.
• Một số loại hiện đại còn hỗ trợ giao tiếp với máy tính, giúp lưu giữ và phân tích dữ liệu đo đạc.

Nhược điểm của đồng hồ vạn năng điện tử (Digital)

– Giá thành cao hơn: Với công nghệ tiên tiến và các tính năng bổ sung, đồng hồ vạn năng điện tử thường có giá thành cao hơn so với đồng hồ vạn năng analog.
– Khó đo các giá trị biến động nhanh: Một số loại đồng hồ điện tử có thể gặp khó khăn khi đo các giá trị biến động nhanh do thời gian cập nhật trên màn hình số. Điều này có thể làm cho việc theo dõi các thay đổi tức thời trở nên phức tạp.
– Phụ thuộc vào nguồn điện: Vì sử dụng các linh kiện điện tử, đồng hồ vạn năng điện tử cần có nguồn điện (thường là pin) để hoạt động. Khi pin yếu, độ chính xác của các phép đo có thể bị ảnh hưởng, đòi hỏi người dùng phải thay pin định kỳ.

3. Đồng hồ vạn năng tự động (Auto-ranging)

Đồng hồ vạn năng tự động (hay còn gọi là đồng hồ vạn năng Auto) là loại đồng hồ vạn năng đo điện điện tử có khả năng tự động chọn thang đo phù hợp cho từng phép đo, giúp người dùng tiết kiệm thời gian và công sức.

Ưu điểm:
– Tự động xác định thang đo, không cần phải điều chỉnh bằng tay.
– Thích hợp cho cả người dùng chuyên nghiệp và người mới bắt đầu.
– Có thể đo được nhiều loại thông số khác nhau mà không cần phải lo lắng về việc chọn thang đo phù hợp.

Nhược điểm:
– Giá thành thường cao hơn so với đồng hồ vạn năng không tự động.
– Đôi khi mất thời gian hơn để hoàn thành phép đo trong các tình huống cần phản ứng nhanh.

Nên chọn Đồng hồ vạn năng cơ hay Đồng hồ vạn năng điện tử?

Khi quyết định xem nên mua đồng hồ vạn năng số hay kim, bạn nên xem xét các yếu tố sau:

– Mục đích sử dụng: Nếu bạn chỉ cần một thiết bị cơ bản để thực hiện các phép đo đơn giản, đồng hồ analog có thể là lựa chọn phù hợp. Tuy nhiên, nếu bạn cần độ chính xác cao và nhiều tính năng hơn, đồng hồ điện tử là sự lựa chọn tốt hơn.

– Độ chính xác và tính năng: Nếu công việc của bạn yêu cầu đo đạc với độ chính xác cao và thường xuyên làm việc trong điều kiện ánh sáng yếu, đồng hồ điện tử là lựa chọn lý tưởng.

– Ngân sách: Đồng hồ vạn năng analog thường rẻ hơn, trong khi đồng hồ điện tử với nhiều tính năng hơn sẽ có giá cao hơn.

– Kinh nghiệm sử dụng: Nếu bạn là người mới bắt đầu, đồng hồ điện tử với tính năng tự động sẽ giúp bạn dễ dàng hơn trong việc thực hiện các phép đo mà không cần quá nhiều kiến thức chuyên môn.

Việc lựa chọn giữa đồng hồ vạn năng cơ và điện tử phụ thuộc vào nhu cầu cụ thể của bạn, và cả hai loại đều có ưu điểm riêng, phục vụ cho các mục đích sử dụng khác nhau.

Cấu tạo của Đồng hồ vạn năng

Về cấu tạo đồng hồ vạn năng trên thị trường chủ yếu được chia thành 2 loại:

• Đồng hồ vạn năng cơ – chỉ thị kim (Analog)
• Đồng hồ vạn năng số – điện tử (Digital)

Mỗi loại có thiết kế và cấu trúc riêng, do đó người dùng cần tìm hiểu kỹ lưỡng trước khi quyết định mua sản phẩm.

Cấu tạo Đồng hồ vạn năng kim (Analog)

Đồng hồ vạn năng kim là loại đầu tiên xuất hiện và vẫn được sử dụng phổ biến. Cấu tạo bên trong của đồng hồ này bao gồm các bộ phận chính sau:

– Đầu cắm que đo: Gồm các đầu OUTPUT và COM để kết nối với các que đo.
– Khối hiển thị (M): Nơi kim chỉ thị kết quả đo.
– Khối nguồn: Cung cấp điện năng cho thiết bị.
– Hệ thống điện trở bù nhiệt: Đảm bảo độ chính xác trong các điều kiện nhiệt độ khác nhau.
– Khối bảo vệ: Bảo vệ các linh kiện bên trong khỏi các tác động bên ngoài.
– Khối đo: Nơi thực hiện phép đo.

Đồng hồ vạn năng analog hoạt động dựa trên nguyên lý cảm ứng từ của một cuộn dây đặt giữa hai nam châm vĩnh cửu, với một cây kim chỉ thị được gắn trên cuộn dây.

Khi dòng điện chạy qua cuộn dây, từ trường được tạo ra sẽ tương tác với từ trường của nam châm, làm cho cuộn dây quay. Sự quay này kéo theo kim chỉ thị di chuyển trên thang đo, phản ánh cường độ dòng điện. Góc quay của cuộn dây tỉ lệ thuận với dòng điện chạy qua, điều này giúp đồng hồ đo được chính xác các giá trị.

Do có cấu trúc điện kế với điện trở rất nhỏ, đồng hồ vạn năng analog thường nhạy hơn so với các dòng đồng hồ vạn năng kỹ thuật số.

Tuy nhiên, người dùng cần lưu ý tránh hiện tượng lệch toàn thang đo (FSD). Khi dòng điện vượt quá ngưỡng chịu đựng của cuộn dây, nguy cơ cháy cuộn dây sẽ tăng cao, gây hỏng hóc thiết bị.

Mô tả cấu tạo bên ngoài của đồng hồ vạn năng cơ – chỉ thị kim (Analog):

1. Kim chỉ thị: Nằm trên thước hình cung, thông báo kết quả đo.
2. Vít điều chỉnh điểm 0: Để hiệu chỉnh kim về điểm 0.
3. Đầu đo điện áp xoay chiều: Đầu cắm để đo điện áp AC.
4. Đầu đo dương (+): Dùng để đo các linh kiện bán dẫn dương.
5. Đầu đo chung (COM): Đầu đo chung cho phép kết nối với linh kiện điện.
6. Vỏ trước: Bảo vệ màn hình và các bộ phận bên trong.
7. Mặt chỉ thị: Hiển thị các thông số và thông tin đo.
8. Mặt kính: Bảo vệ mặt chỉ thị khỏi bụi bẩn và trầy xước.
9. Vỏ sau: Bảo vệ các bộ phận phía sau của thiết bị.
10. Nút điều chỉnh 0Ω (0Ω ADJ): Để hiệu chỉnh điện trở về 0.
11. Chuyển mạch chọn thang đo: Cho phép người dùng chọn thang đo phù hợp.
12. Đầu đo dòng điện xoay chiều 15A: Để đo dòng điện AC với công suất tối đa 15A.

Cấu tạo Đồng hồ vạn năng điện tử – hiện số (Digital)

Đồng hồ vạn năng điện tử là loại hiển thị kết quả dưới dạng số, thiết kế nhỏ gọn và dễ dàng cầm tay, thuận tiện cho việc di chuyển đến nhiều vị trí làm việc.

Mô tả cấu tạo bên ngoài Đồng hồ vạn năng số – điện tử (Digital):

1. Màn hình LCD: Hiển thị các giá trị đo rõ ràng và chính xác.
2. Thang đo điện áp xoay chiều (V~): Để đo điện áp AC.
3. Thang đo điện áp một chiều (V-): Để đo điện áp DC.
4. Thang đo dòng điện xoay chiều (A~): Đo dòng điện AC.
5. Thang đo dòng điện một chiều (A-): Đo dòng điện DC.
6. Thang đo điện trở (Ω): Đo các giá trị điện trở.
7. Thang đo điện dung (F): Đo giá trị điện dung của tụ điện.
8. Thang đo hệ số khuếch đại dòng tĩnh (hFE): Đo hệ số khuếch đại của transistor.
9. Núm vặn: Giúp lựa chọn các thang đo và dải đo phù hợp.
10. Nút giữ dữ liệu (Hold): Để giữ lại giá trị đo trên màn hình, thuận tiện cho việc theo dõi.
11. Giắc cắm: Thường có giắc cắm đỏ và đen để kết nối với que đo, giúp thực hiện phép đo dễ dàng hơn. Một số loại đồng hồ vạn năng có đến 3-4 giắc cắm để mở rộng khả năng đo.

Đồng hồ vạn năng kỹ thuật số được trang bị màn hình LCD, mặt số xoay và nhiều cổng kết nối tiện lợi. Mặt số chứa một hệ thống mạch điện được liên kết bằng các vòng đồng tâm, cho phép người dùng lựa chọn chế độ đo mong muốn thông qua núm xoay.

Bên trong, đồng hồ được tích hợp bộ vi xử lý để thực hiện các phép tính và xử lý dữ liệu đo lường. Mặc dù tín hiệu điện áp và dòng điện đầu vào là tín hiệu tương tự, nhưng đồng hồ có tích hợp bộ chuyển đổi ADC (Analog-to-Digital Converter) để chuyển đổi tín hiệu từ tương tự sang số, giúp hiển thị kết quả chính xác trên màn hình LCD.

Khác với kim chỉ thị trên đồng hồ vạn năng analog, màn hình LCD của đồng hồ kỹ thuật số mang lại sự thuận tiện và dễ dàng trong việc đọc kết quả. Thêm vào đó, thiết bị này còn được trang bị tính năng bảo vệ quá tải, giúp ngăn chặn nguy cơ hỏng hóc khi các phép đo vượt quá phạm vi an toàn.

Với khả năng đo nhanh chóng và độ chính xác cao, đồng hồ vạn năng điện tử ngày càng được ưa chuộng và sử dụng rộng rãi trong các ứng dụng điện tử và sửa chữa. Đây là một công cụ hiện đại, hữu ích cho cả chuyên gia và người dùng phổ thông.

Nguyên lý hoạt động của đồng hồ vạn năng

Nguyên lý hoạt động chung của đồng hồ vạn năng là dựa trên sự tương tác giữa dòng điện và các linh kiện điện tử bên trong thiết bị. Khi que đo tiếp xúc với mạch điện, dòng điện sẽ được dẫn vào mạch xử lý.

1. Tiếp xúc: Que đo được cắm vào mạch điện, cho phép dòng điện đi qua.
2. Xử lý tín hiệu: Mạch điện tử bên trong đồng hồ nhận diện loại đo (dòng điện, điện áp, điện trở, v.v.) và thực hiện phép tính dựa trên dòng điện nhận được.
3. Hiển thị kết quả: Kết quả đo lường sẽ được chuyển đổi thành dạng số và hiển thị trên màn hình LCD hoặc LED.

Thông qua nguyên lý chung này, đồng hồ vạn năng có khả năng đo lường đa dạng các thông số điện một cách chính xác và hiệu quả.

Cụ thể, khi so sánh nguyên lý hoạt động của 2 loại đồng hồ vạn năng kim (Analog) và đồng hồ vạn năng số (Digital), Thiết bị đo Anh Phát tổng hợp được vài ý:

• Vạn năng kim: Dựa vào hiệu ứng cảm ứng điện từ và cơ cấu kim chỉ thị.
• Vạn năng điện tử: Sử dụng bộ chuyển đổi ADC và xử lý tín hiệu số, hiển thị kết quả trên màn hình LCD.

Nguyên lý hoạt động của đồng hồ vạn năng kim (Analog)

1. Hiệu ứng cảm ứng điện từ:
– Đồng hồ vạn năng kim (analog) hoạt động dựa trên nguyên lý cảm ứng điện từ. Khi dòng điện chạy qua cuộn dây của cơ cấu đo, nó sẽ tạo ra một từ trường tương tác với từ trường của nam châm vĩnh cửu.
– Tương tác này tạo ra mô-men quay, khiến cho khung dây gắn với kim chỉ thị quay. Kim chỉ sẽ di chuyển dọc theo mặt số, hiển thị giá trị của đại lượng đang được đo (như điện áp, dòng điện, điện trở).

2. Cơ cấu chỉ thị bằng kim:
– Kim chỉ quay cho đến khi mô-men quay do dòng điện tạo ra cân bằng với lực của lò xo cản. Khi đạt được sự cân bằng, kim sẽ dừng lại và chỉ thị giá trị đo trên thang đo.

3. Chuyển đổi dòng điện:
– Để đo các đại lượng như điện áp hoặc dòng xoay chiều, đồng hồ vạn năng kim sẽ chuyển các đại lượng này thành dòng điện một chiều trước khi đưa đến cơ cấu chỉ thị kim.

4. Độ chính xác:
– Độ chính xác của đồng hồ phụ thuộc vào sự ổn định của cơ cấu đo và mắt người dùng khi đọc giá trị trên thang đo.

Nguyên lý hoạt động của vạn năng kế điện tử (Digital)

1. Chuyển đổi tín hiệu điện thành tín hiệu số:
– Vạn năng kế điện tử (digital) sử dụng các cảm biến để đo đại lượng điện như điện áp, dòng điện, và điện trở. Các tín hiệu điện tương tự này được đưa vào bộ chuyển đổi ADC (Analog to Digital Converter), nơi tín hiệu tương tự được chuyển đổi thành tín hiệu số.

2. Xử lý tín hiệu:
– Sau khi tín hiệu được chuyển thành số, bộ vi xử lý sẽ tính toán và xử lý dữ liệu. Kết quả cuối cùng được hiển thị trên màn hình LCD dưới dạng số, giúp người dùng dễ dàng đọc được giá trị.

3. Tự động lựa chọn dải đo:
– Vạn năng kế điện tử có khả năng tự động chọn dải đo phù hợp với tín hiệu đang được đo, giúp đảm bảo độ chính xác và loại bỏ sai sót do lựa chọn dải đo không đúng.

4. Độ chính xác cao và đa chức năng:
– Vạn năng kế điện tử cho kết quả nhanh và chính xác hơn so với vạn năng kim. Ngoài ra, nó còn có nhiều tính năng phụ trợ như đo tần số, kiểm tra diode, và kiểm tra liên tục mạch điện.

5. An toàn và bảo vệ:
– Thiết bị này thường tích hợp các tính năng bảo vệ như chống quá tải hoặc chống đo nhầm thang, giúp đảm bảo an toàn cho người sử dụng.

Công dụng nổi bật của đồng hồ vạn năng

Đồng hồ vạn năng rõ ràng là một dụng cụ đo điện đa chức năng được ứng dụng rộng rãi trong nhiều lĩnh vực, đặc biệt trong việc đo lường và kiểm tra các thông số điện tử. Dưới đây là những công dụng nổi bật của nó:

Kiểm tra pin bằng đồng hồ vạn năng

Với chức năng đo điện áp một chiều, đồng hồ vạn năng cho phép người dùng xác định mức dung lượng của pin. Bằng cách đo điện áp, bạn có thể biết liệu pin còn đủ sức hoạt động hay cần được sạc lại hoặc thay thế. Điều này rất quan trọng trong việc duy trì hiệu suất của các thiết bị điện tử.

Kiểm tra mạch điện bằng đồng hồ vạn năng

Chức năng kiểm tra thông mạch của đồng hồ vạn năng giúp bạn phát hiện các vấn đề trong hệ thống dây điện, như đứt gãy hoặc hỏng hóc. Việc này rất hữu ích trong quá trình sửa chữa và bảo trì, đặc biệt là đối với các dây điện nằm trong tường hoặc ống dẫn mà khó có thể tiếp cận.

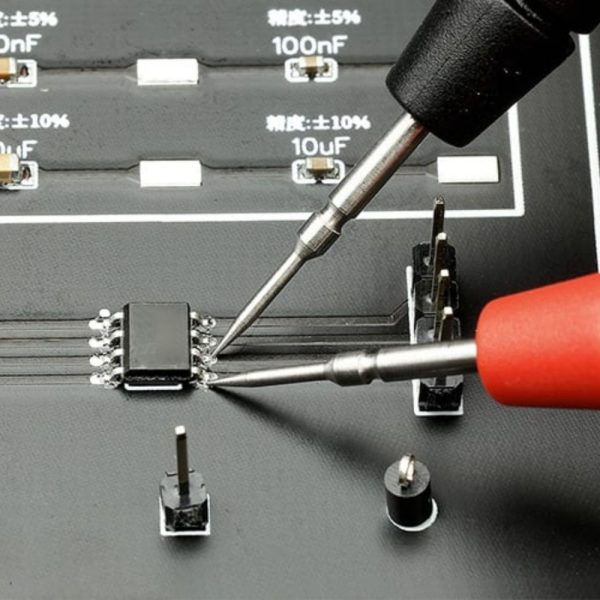

Kiểm tra tình trạng của linh kiện bằng đồng hồ vạn năng

Đồng hồ đo điện vạn năng cho phép người dùng kiểm tra trạng thái hoạt động của các linh kiện điện tử, như transistor, diode và tụ điện. Bằng cách này, bạn có thể xác định liệu linh kiện có còn hoạt động bình thường hay không, từ đó đưa ra giải pháp khắc phục kịp thời để tránh những hư hỏng nghiêm trọng hơn.

Kiểm tra đầu ra của các thiết bị điện bằng đồng hồ vạn năng

Đồng hồ đo điện đa năng có khả năng đo điện áp đầu ra của các thiết bị điện và máy móc, giúp đảm bảo chúng hoạt động đúng thông số kỹ thuật. Đặc biệt, đối với những thiết bị không có nhãn mác rõ ràng, bạn có thể xác định nguồn điện cấp đầu ra để sử dụng đúng cho các thiết bị khác, tránh tình trạng cháy nổ hoặc hoạt động kém hiệu quả.

Sửa chữa các thiết bị điện tử bằng đồng hồ vạn năng

Đồng hồ đo đa chức năng là “trợ thủ đắc lực” trong việc sửa chữa và bảo trì các thiết bị điện tử. Với nhiều chức năng như đo điện áp, dòng điện và thông mạch, nó giúp các kỹ sư và thợ sửa chữa phát hiện lỗi hỏng hóc nhanh chóng và chính xác, từ đó tiết kiệm thời gian và chi phí trong quá trình sửa chữa.

Một số dòng sản phẩm đồng hồ vạn năng phổ biến được sử dụng nhiều

Dưới đây là danh sách các dòng sản phẩm đồng hồ vạn năng phổ biến được ưa chuộng trong các công việc đo lường điện tử hiện nay:

1. Đồng hồ vạn năng điện tử APECH AM-117 (TrueRMS)
2. Đồng hồ đo cuộn cảm APECH AM-468LCR
3. Đồng hồ vạn năng điện tử APECH AM-126 (TrueRMS)
4. Đồng hồ vạn năng điện tử APECH AM-186
5. Đồng hồ vạn năng điện tử APECH AM-18 (TrueRMS)
6. Đồng hồ đo cuộn cảm APECH AM-178
7. Đồng hồ vạn năng kim SANWA YX-360TRF
8. Đồng hồ vạn năng kim APECH AM-288
9. Đồng hồ vạn năng kim APECH AM-288C
10. Đồng hồ vạn năng kim APECH AM-288K
11. Đồng hồ vạn năng điện tử APECH AM-636A
12. Đồng hồ vạn năng điện tử APECH AM-648A
13. Đồng hồ vạn năng điện tử APECH AM-648C
14. Đồng hồ vạn năng điện tử APECH AM-900
15. Đồng hồ vạn năng điện tử APECH AM-901
16. Đồng hồ vạn năng điện tử APECH AM-904
17. Đồng hồ vạn năng điện tử APECH AM-1098
18. Đồng hồ đo cuộn cảm APECH AM-1099
19. Đồng hồ vạn năng điện tử APECH AM-9009
20. Đồng hồ vạn năng điện tử APECH AM-216C
21. Đồng hồ vạn năng điện tử APECH AM-216D (TrueRMS)
22. Đồng hồ vạn năng điện tử FLUKE 15B+
23. Đồng hồ vạn năng điện tử SANWA CD-800A
24. Đồng hồ vạn năng điện tử FLUKE 17B+

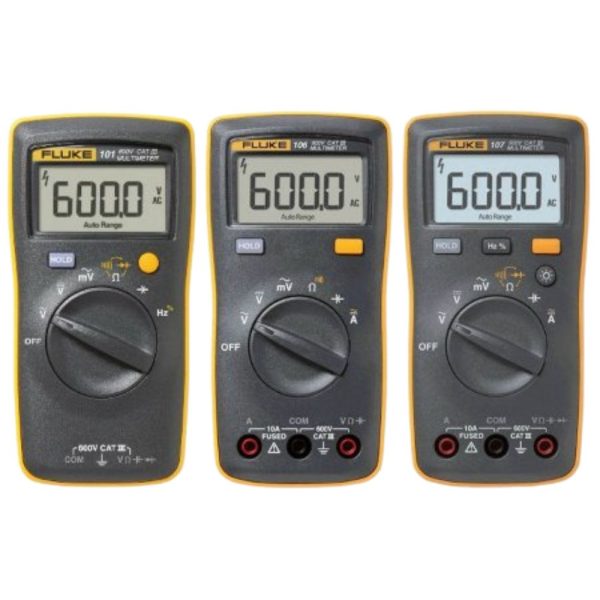

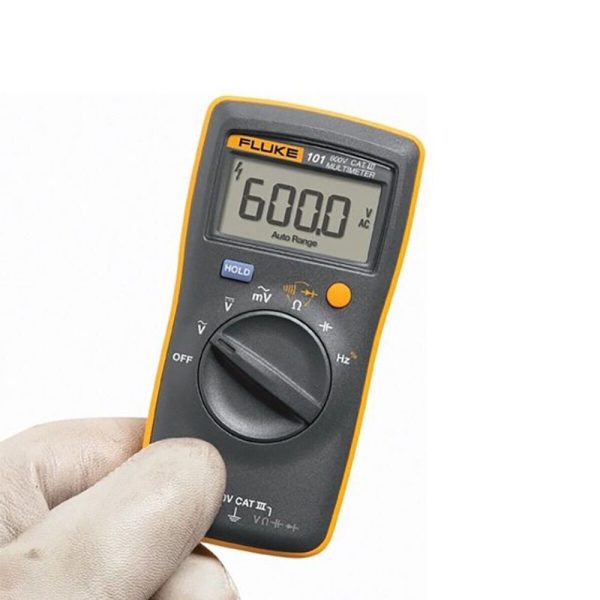

25. Đồng hồ vạn năng điện tử FLUKE 101
26. Đồng hồ vạn năng điện tử FLUKE 106
27. Đồng hồ vạn năng điện tử FLUKE 107
28. Đồng hồ vạn năng Fluke 115
29. Đồng hồ vạn năng Fluke 116 TRUE RMS
30. Đồng hồ vạn năng FLUKE 117 True RMS
31. Đồng hồ vạn năng kim APECH AM-289D
32. Đồng hồ vạn năng thông minh APECH AM-216E (TrueRMS)
33. Đồng hồ vạn năng điện tử DEREE DE-200A
34. Đồng hồ vạn năng kim DEREE DE-360 TRN
35. Đồng hồ vạn năng FLUKE 175 TRUE RMS
36. Đồng hồ vạn năng FLUKE 114 TRUE RMS
37. Đồng hồ vạn năng FLUKE 113 TRUE RMS
38. Đồng hồ vạn năng FLUKE 179 TRUE RMS
39. Đồng hồ vạn năng điện tử FLUKE 28 II
40. Đồng hồ vạn năng FLUKE 87V TRUE RMS
41. Đồng hồ vạn năng FLUKE 177 TRUE RMS
42. Đồng hồ vạn năng FLUKE 287 TRUE RMS
43. Đồng hồ vạn năng FLUKE 289 TRUE RMS
44. Đồng hồ vạn năng FLUKE 233 TRUE RMS (Màn hình hiển thị rời)
45. Đồng hồ vạn năng điện tử FLUKE 28 II EX TRUE RMS
46. Đồng hồ vạn năng điện tử FLUKE 707 EX
47. Thiết bị cân chỉnh đa năng FLUKE 707
48. Đồng hồ vạn năng FLUKE 87V MAX TRUE RMS
49. Đồng hồ vạn năng điện tử FLUKE 83V
50. Đồng hồ vạn năng điện tử FLUKE 77 IV
51. Đồng hồ vạn năng điện tử FLUKE 27 II
52. Đồng hồ vạn năng hiệu chuẩn FLUKE 789 TRUE RMS
53. Đồng hồ vạn năng điện tử DEREE DE-19A (TRUE RMS)
54. Đồng hồ vạn năng điện tử DEREE DE-19S (TRUE RMS)
55. Đồng hồ vạn năng điện tử DEREE DE-5000
56. Đồng hồ vạn năng điện tử DEREE DE-2003
57. Đồng hồ vạn năng điện tử VICTOR VC890C+
58. Đồng hồ vạn năng điện tử VICTOR VC890D

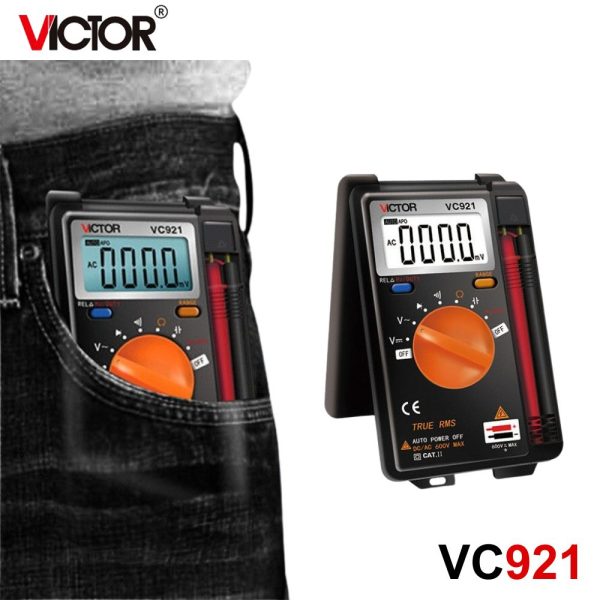

59. Đồng hồ vạn năng bỏ túi VICTOR VC921
60. Đồng hồ vạn năng điện tử VICTOR VC830L
61. Đồng hồ vạn năng điện tử VICTOR VC9801A+
62. Đồng hồ vạn năng điện tử VICTOR VC9804A+
63. Đồng hồ vạn năng điện tử VICTOR VC9805A+
64. Đồng hồ vạn năng VICTOR 86D (Kết nối USB)

Các thương hiệu đồng hồ vạn năng đang được cung cấp chính hãng tại Anh Phát

Tại Thiết bị đo ANH PHÁT, chúng tôi phân phối các dòng đồng hồ vạn năng đến từ nhiều thương hiệu nổi tiếng trên thế giới như: Fluke, Apech, Lutron, Victor, Kyoritsu, Hioki, Delmhorst, Deree, Az, Center…

Các sản phẩm từ các thương hiệu này đều đảm bảo về chất lượng, độ bền cao và nhiều tính năng vượt trội, phù hợp cho nhiều nhu cầu đo lường khác nhau.

Giá bán đồng hồ vạn năng tốt nhất thị trường

Tại ANH PHÁT, chúng tôi tự hào cung cấp đến tay khách hàng những sản phẩm đồng hồ vạn năng chính hãng, chất lượng cao với mức giá cạnh tranh nhất trên thị trường. Để đảm bảo rằng mỗi khách hàng đều tìm được sản phẩm đồng hồ vạn năng ngon bỏ rẻ, phù hợp nhất với nhu cầu sử dụng và ngân sách của mình, chúng tôi thường xuyên tổ chức các chương trình khuyến mãi hấp dẫn.

Ngoài ra, đội ngũ nhân viên tư vấn của ANH PHÁT luôn sẵn sàng hỗ trợ và hướng dẫn khách hàng trong việc báo giá đồng hồ vạn năng tốt nhất tại thời điểm, lựa chọn sản phẩm phù hợp nhất.

Với việc cập nhật liên tục về giá đồng hồ vạn năng điện tử, giá đồng hồ vạn năng kim, giá đồng hồ vạn năng tự động… và sự am hiểu về các loại đồng hồ vạn năng và các ứng dụng thực tế của chúng, chúng tôi sẽ giúp khách hàng tìm được thiết bị phù hợp nhất với yêu cầu công việc của mình.

Chúng tôi cam kết rằng khi quý khách mua đồng hồ vạn năng tại ANH PHÁT sẽ được đảm bảo hàng chính hãng, có nguồn gốc rõ ràng và đi kèm với chế độ bảo hành tốt. ANH PHÁT không chỉ mang đến giá trị tốt nhất cho khách hàng mà còn là một đối tác tin cậy trong lĩnh vực phân phối thiết bị đo lường chính xác. Hãy đến với chúng tôi để trải nghiệm dịch vụ tận tâm và sản phẩm chất lượng hàng đầu!

Lưu ý khi chọn mua đồng hồ vạn năng

Dựa trên nhu cầu và tính năng mong muốn để lựa chọn đồng hồ vạn năng

1. Thương hiệu nổi tiếng và phân khúc giá
Lựa chọn từ những thương hiệu uy tín với nhiều phân khúc giá khác nhau. Đồng hồ vạn năng từ các thương hiệu như Fluke, Apech, Kyoritsu mang đến sự an tâm về chất lượng và độ bền. Ngoài ra một số người dùng cũng quan tâm đến xuất xứ và tìm mua đồng hồ vạn năng Nhật Bản, đồng hồ vạn năng Đài Loan, đồng hồ vạn năng xách tay Mỹ hay đồng hồ vạn năng nội địa Trung Quốc…

2. Công nghệ đi kèm
Đồng hồ vạn năng hiện đại thường đi kèm nhiều công nghệ tiên tiến như khả năng đo True RMS, tính năng tự động tắt nguồn để tiết kiệm pin, và khả năng kết nối với các thiết bị qua USB.

3. Chức năng bảo vệ an toàn cho người dùng
Lựa chọn thiết bị có khả năng bảo vệ an toàn trong các môi trường làm việc khắc nghiệt, đặc biệt là các tính năng bảo vệ chống sốc điện, quá tải.

Xác định mục đích sử dụng để chọn đúng loại đồng hồ vạn năng

1. Dải đo (phạm vi đo dòng điện)
Tùy vào công việc cụ thể mà lựa chọn đồng hồ vạn năng có dải đo phù hợp, từ các dòng sản phẩm đo dòng điện nhỏ đến lớn.

2. Độ chính xác cao của thiết bị
Đối với các công việc yêu cầu đo lường chính xác, cần lựa chọn những dòng đồng hồ có khả năng hiển thị chính xác kết quả.

3. Kích thước thân máy nhỏ gọn, tiện lợi
Nếu bạn cần một thiết bị cầm tay nhỏ gọn và tiện lợi cho các công việc di động, các dòng đồng hồ vạn năng bỏ túi, đồng hồ vạn năng mini là lựa chọn lý tưởng.

Ngược lại, vì đặc tính của công việc, nhiều người sẽ cần loại đồng hồ vạn năng để bàn sẽ phục vụ tốt nhất cho công việc tại bàn của họ.

4. Độ bền cao, thích hợp cho các môi trường làm việc khắc nghiệt
Những môi trường làm việc khắc nghiệt cần các thiết bị có độ bền cao, khả năng chống va đập và chống nước tốt.

Mua đồng hồ vạn năng chính hãng ở đâu tại Việt Nam?

Bạn có thể tìm mua đồng hồ vạn năng giá rẻ, chính hãng tại hệ thống của Công ty TNHH TM SX Anh Phát – nhà phân phối chính thức của nhiều thương hiệu hàng đầu, với mạng lưới đại lý rộng khắp trên toàn quốc.

Vì sao bạn nên mua đồng hồ vạn năng đo điện tại Thiết bị đo ANH PHÁT?

1. Nhà phân phối chính hãng của nhiều thương hiệu đồng hồ vạn năng tại Việt Nam.

Chúng tôi cung cấp các sản phẩm chính hãng từ các thương hiệu danh tiếng, đảm bảo về chất lượng và dịch vụ hậu mãi tốt nhất cho khách hàng.

2. Hệ thống đại lý cung cấp đồng hồ vạn năng chính hãng, uy tín trên toàn quốc.

Với mạng lưới đại lý trải dài trên toàn quốc, ANH PHÁT cam kết mang đến cho khách hàng sự thuận tiện khi tìm kiếm và mua sắm các sản phẩm đồng hồ vạn năng. Đội ngũ nhân viên của chúng tôi luôn sẵn sàng hỗ trợ, tư vấn và cung cấp thông tin chi tiết về từng sản phẩm để bạn có thể lựa chọn được thiết bị phù hợp nhất với nhu cầu sử dụng của mình.

3. Chính sách bảo hành và hỗ trợ khách hàng

Chúng tôi cung cấp chế độ bảo hành rõ ràng và minh bạch cho tất cả các sản phẩm, với thời gian bảo hành từ 12 tháng đến 3 năm tùy thuộc vào từng mẫu mã. Đội ngũ kỹ thuật viên của ANH PHÁT luôn sẵn sàng hỗ trợ, sửa chữa và bảo trì sản phẩm trong suốt thời gian bảo hành, đảm bảo rằng thiết bị của bạn luôn hoạt động ổn định và chính xác.

Mua đồng hồ vạn năng không chỉ đơn thuần là việc lựa chọn một thiết bị đo lường, mà còn là việc đầu tư vào sự an toàn và hiệu quả trong công việc. Với các sản phẩm chất lượng từ những thương hiệu nổi tiếng và sự hỗ trợ tận tình từ công ty ANH PHÁT, chúng tôi tin rằng bạn sẽ hài lòng với sự lựa chọn của mình. Hãy liên hệ với chúng tôi ngay hôm nay để được tư vấn và trải nghiệm dịch vụ tốt nhất!

🏢 Công Ty TNHH Thương Mại Sản Xuất ANH PHÁT
📌 Địa Chỉ: 131 Nguyễn Trãi, Bến thành, Quận 1, TP.HCM
☎ Hotline: 0903720082
📧 Email: support.anphaco@gmail.com
🌎 Website: https://anphaco.com/
