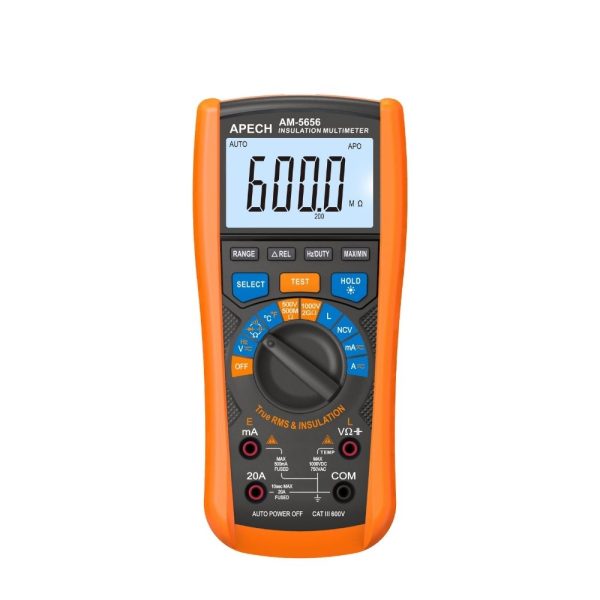

Đồng hồ vạn năng APECH AM-5656 đo điện trở cách điện

1. Tổng quan và Thiết kế đồng hồ vạn năng đo điện trở cách điện APECH AM-5656

• Thương hiệu và Model: APECH AM-5656.
• Tên gọi chuyên dụng: Máy kiểm tra động cơ (Motor Checker), đồng hồ vạn năng tích hợp đo cách điện.
• Màn hình hiển thị:
  • Màn hình LCD lớn, hiển thị rõ nét giúp việc đọc thông số dễ dàng.
  • Kích thước màn hình: 65x40mm.
  • Khả năng hiển thị tối đa: 6000 chữ số.
  • Có đèn nền (Backlight) và hiển thị biểu tượng đơn vị đo.
• Thiết kế bên ngoài:
  • Vỏ bảo vệ (holster) kiểu mới, thiết kế khí động học, tay cầm thoải mái.
  • Tích hợp đèn pin chiếu sáng (Torch lighting).
• Tính năng bảo vệ: Hiệu suất chống từ trường và chống nhiễu mạnh mẽ, bảo vệ toàn diện các chức năng đo.
• Tiêu chuẩn an toàn: Đạt chuẩn CAT III 600V và chứng nhận CE.

2. Chức năng đo lường và Độ chính xác

Thiết bị hỗ trợ dải đo rộng với các thông số kỹ thuật cụ thể:

• Điện áp DC (DCV): 600mV / 6V / 60V / 600V / 1000V; độ chính xác ±(0.5% + 5).
• Điện áp AC (ACV): 6V / 60V / 600V / 750V; độ chính xác ±(0.8% + 10).
• Dòng điện DC (DCA): 6mA / 60mA / 600mA / 6A / 20A; độ chính xác ±(1.0% + 5).
• Dòng điện AC (ACA): 6mA / 60mA / 600mA / 6A / 20A; độ chính xác ±(1.5% + 10).
• Điện trở (Resistance): 600Ω / 6kΩ / 60kΩ / 600kΩ / 6MΩ / 60MΩ; độ chính xác ±(0.8% + 2).
• Độ tự cảm (Inductance): 6mH / 60mH / 600mH / 6H / 60H / 100H; độ chính xác ±(1.5% + 5).
• Điện dung (Capacitance): 60nF / 600nF / 6uF / 60uF / 600uF / 6mF / 60mF; độ chính xác ±(2.5% + 5).
• Tần số (Frequency): 10Hz / 100Hz / 1kHz / 10kHz / 100kHz / 1MHz / 10MHz; độ chính xác ±(0.5% + 4).
• Điện trở cách điện (Insulation): Tối đa 2000MΩ tại mức áp 1000V; độ chính xác ±(4.0% + 2).
• Nhiệt độ: -40°C ~ 1000°C (-40°F ~ 1832°F); độ chính xác ±(1.0% + 5).

3. Các tính năng vận hành đặc biệt

• True RMS: Đo giá trị hiệu dụng thực.
• NCV: Phát hiện điện áp không tiếp xúc.
• Đo chu kỳ nhiệm vụ (Duty cycle): Có hỗ trợ.
• Kiểm tra Diode và Thông mạch: Có âm thanh cảnh báo khi điện trở nhỏ hơn 50Ω.
• Max/Min: Ghi lại giá trị lớn nhất, nhỏ nhất và hiển thị giá trị chênh lệch giữa chúng.
• Giữ dữ liệu (Data hold): Giữ giá trị đo trên màn hình.
• Tự động tắt nguồn (Auto power off): Sau khoảng 15 phút không sử dụng.
• Chế độ thang đo: Tùy chọn tự động (Auto range) hoặc thủ công (Manual range).

4. Thông số kỹ thuật nguồn và Tín hiệu

• Tốc độ lấy mẫu: 3 lần/giây.
• Trở kháng đầu vào: 10MΩ.
• Tần số đáp ứng AC: 40Hz – 2kHz.
• Nguồn điện: Sử dụng 6 viên pin 1.5V AA.
• Tiêu thụ điện năng: Dòng tĩnh khoảng 6mA.
• Cảnh báo pin yếu: Xuất hiện khi điện áp pin thấp hơn khoảng 7.6V.

5. Phụ kiện đi kèm

• 01 Sách hướng dẫn sử dụng tiếng Anh.
• 06 Viên pin 1.5V AA.
• 01 Cặp đầu dò nhiệt độ (Temperature probes).
• 01 Cặp dây đo (test leads).
• 01 Cặp kẹp cá sấu (alligator clips).
• 01 Túi xách đựng máy (handbag).
• 01 Hộp màu đựng sản phẩm.
