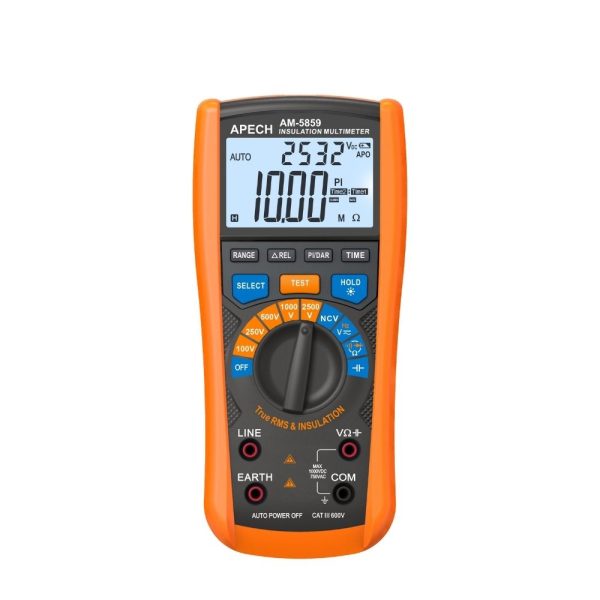

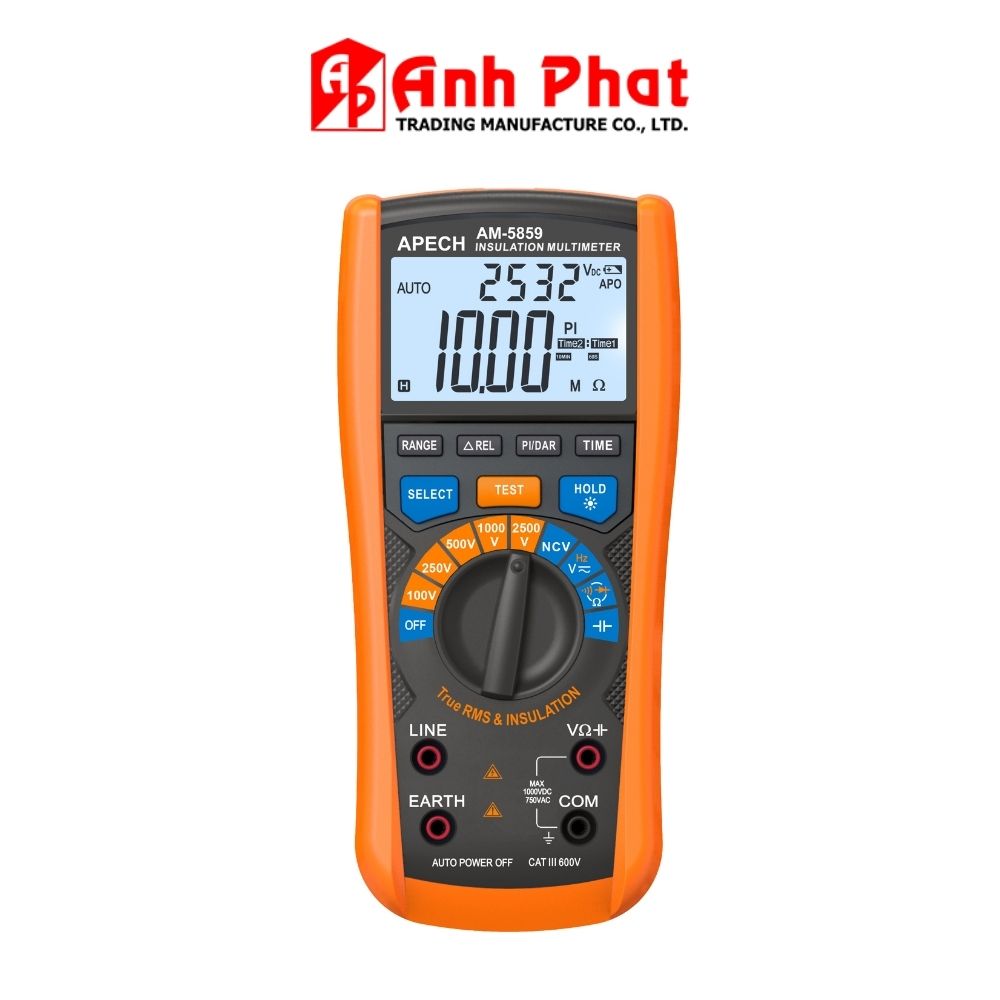

Đồng hồ vạn năng APECH AM-5859 đo điện trở cách điện

1. Thông tin chung đồng hồ vạn năng đo điện trở cách điện APECH AM-5859

• Tên sản phẩm: Đồng hồ vạn năng đo điện trở cách điện (Insulation Multimeter).
• Thương hiệu: APECH.
• Model: AM-5859.
• Loại thiết bị: Thiết bị đo tích hợp 2 trong 1: vừa là máy đo điện trở cách điện (Megaohm), vừa là đồng hồ vạn năng kỹ thuật số.

2. Đặc điểm và Tính năng nổi bật

• Công nghệ đo lường:
  • Tích hợp đo True RMS (Giá trị hiệu dụng thực).
  • Chức năng NCV (Non-Contact Voltage): Kiểm tra điện áp không tiếp xúc.
  • Chức năng REL: Đo giá trị tương đối.
• Chức năng đo cách điện chuyên sâu:
  • Tùy chọn thời gian đo.
  • Tính năng PI: Chỉ số phân cực (Polarization Index).
  • Tính năng DAR: Tỷ lệ hấp thụ điện môi (Dielectric Absorption Ratio).
• Hiển thị và Giao diện:
  • Màn hình LCD kích thước lớn (65 x 40 mm).
  • Hiển thị tối đa: 6000 đơn vị (counts).
  • Đèn nền màn hình (Backlight display) hỗ trợ làm việc nơi thiếu sáng.
• Tiện ích khác:
  • Giữ dữ liệu (Data hold).
  • Tự động tắt nguồn (Auto power off) sau khoảng 15 phút không hoạt động.
  • Cảnh báo pin yếu (Low battery indication) khi điện áp dưới 7.6V.
  • Kiểm tra Diode và kiểm tra thông mạch (Continuity tests).

3. Phạm vi ứng dụng

Thiết bị được ứng dụng rộng rãi trong các lĩnh vực:

• Sửa chữa xe năng lượng mới (New energy vehicle repair).
• Kiểm tra cáp động cơ (Motor cables).
• Bảo trì thiết bị cơ điện (Mechanical and electrical equipment).
• Thiết bị viễn thông (Telecommunication equipment).
• Lắp đặt và nghiệm thu dự án điện (Power facility installation and project acceptance).

4. Thông số kỹ thuật đo lường

Chức năng đo điện trở cách điện (Insulation Resistance):

• Điện áp thử: 100V, 250V, 500V, 1000V, 2500V.
• Dải đo và Độ chính xác:
  • 2 GΩ / 100V: ±(3.0% + 5).
  • 5 GΩ / 250V: ±(3.0% + 5).
  • 10 GΩ / 500V: ±(3.0% + 5).
  • 20 GΩ / 1000V: ±(3.0% + 5).
  • 50 GΩ / 2500V: ±(5.0% + 5).

Chức năng đồng hồ vạn năng (Multimeter Functions):

• Điện áp DC (DC Voltage):
  • Dải đo: 6V / 60V / 600V / 1000V.
  • Độ chính xác: ±(0.4% + 1).
• Điện áp AC (AC Voltage):
  • Dải đo: 6V / 60V / 750V.
  • Độ chính xác: ±(0.5% + 2).
  • Dải tần số đáp ứng AC: 40Hz ~ 1kHz.
• Điện trở (Resistance):
  • Dải đo: 600 Ω / 600 kΩ / 6 MΩ / 60 MΩ.
  • Độ chính xác: ±(2.0% + 5).
• Điện dung (Capacitance):
  • Dải đo: 1nF / 10nF / 100nF / 1μF / 10μF / 100μF / 1mF / 10mF / 100mF.
  • Độ chính xác: ±(2.0% + 5).
• Tần số (Frequency):
• Dải đo: 10Hz / 100Hz / 1kHz / 20kHz / 200kHz.
• Độ chính xác: ±1.0%.

5. Thông số vận hành và Vật lý

• Phương thức hoạt động: Tự động chọn dải hoặc chỉnh tay (Manual/Auto range).
• Tốc độ lấy mẫu: 2 lần/giây.
• Nguồn điện: 9V (Sử dụng 6 pin AA 1.5V).
• Tiêu thụ điện năng:
  • Tối đa: 5W (khi đo cách điện).
  • Chế độ chờ: dưới 100uW.
• Cấp độ an toàn: CAT III 600V. (Bảo vệ an toàn điện áp đến 600V trong môi trường công nghiệp).

6. Phụ kiện bao gồm

• 1 cặp que đo TL98A (test leads).
• 6 pin AA 1.5V.
• 1 sách hướng dẫn sử dụng tiếng Anh (English manual).
• 1 túi xách đựng máy (handbag).
• 1 hộp giấy màu (color box).
