Tài liệu (FLUKE 301C / 301D / 301E / 301B / 301A+ calibration manual) này cung cấp hướng dẫn chi tiết về quy trình hiệu chuẩn cho dòng sản phẩm Đồng hồ Kẹp Fluke 301A/B/C/D/E. Việc tìm hiểu cách hiệu chuẩn FLUKE 301C/301D/301E/301B/301A+ và thực hiện việc hiệu chuẩn định kỳ đảm bảo thiết bị hoạt động với độ chính xác cao nhất theo thông số kỹ thuật của nhà sản xuất.
Tài liệu Hướng dẫn hiệu chuẩn (Calibration manual): Sổ tay hướng dẫn hiệu chuẩn Ampe kìm 301A/301B/301C/301D/301E
Thông tin an toàn quan trọng khi hiệu chuẩn Ampe kìm FLUKE 301C / 301D / 301E / 301B / 301A+
Trước khi tiến hành bất kỳ quy trình hiệu chuẩn nào, điều quan trọng là phải đọc Tài liệu hiệu chuẩn Fluke 301 series và hiểu tất cả thông tin an toàn được cung cấp trong tài liệu hướng dẫn sử dụng sản phẩm và trên trang web của Hãng Fluke.
Cảnh báo
- Luôn đọc kỹ thông tin an toàn trước khi sử dụng sản phẩm.
- “Cảnh báo” xác định các điều kiện và quy trình nguy hiểm cho người dùng.
- “Thận trọng” xác định các điều kiện và quy trình có thể gây hư hỏng cho Sản phẩm hoặc thiết bị đang được kiểm tra.

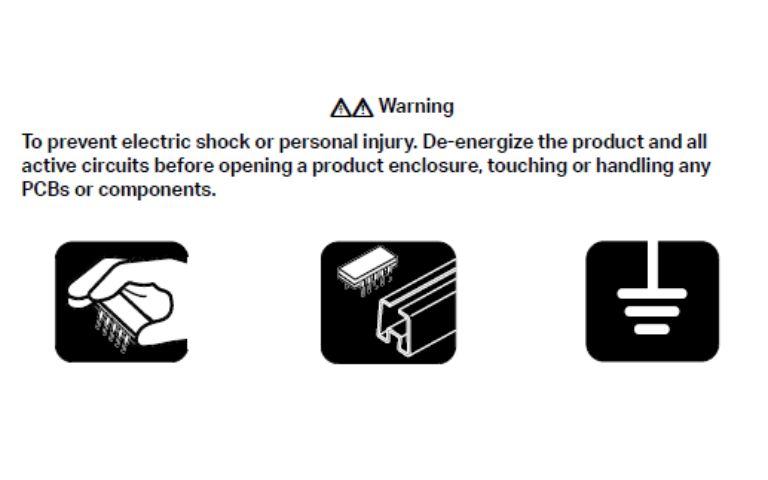

- Để tránh điện giật hoặc thương tích cá nhân, hãy ngắt điện sản phẩm và tất cả các mạch đang hoạt động trước khi mở vỏ sản phẩm, chạm hoặc xử lý bất kỳ bo mạch hoặc bộ phận nào.
Nhận thức về Tĩnh điện
Các chất bán dẫn và mạch tích hợp có thể bị hỏng do phóng tĩnh điện trong quá trình xử lý. Để giảm thiểu thiệt hại:
- Hiểu rõ vấn đề về tĩnh điện.
- Tìm hiểu các hướng dẫn xử lý đúng cách.
- Sử dụng các quy trình, bao bì và kỹ thuật làm việc phù hợp.
- Giảm thiểu việc cầm nắm các bộ phận nhạy cảm với tĩnh điện; chỉ cầm vào các cạnh không dẫn điện.
- Không trượt các bộ phận nhạy cảm với tĩnh điện trên bất kỳ bề mặt nào.
- Khi tháo các cụm lắp ráp cắm vào, chỉ cầm vào các cạnh không dẫn điện.
- Không bao giờ chạm vào các đầu nối cạnh hở trừ khi ở một trạm làm việc không có tĩnh điện.
- Giữ các bộ phận trong hộp đựng ban đầu cho đến khi sẵn sàng sử dụng.
- Sử dụng hộp đựng chống tĩnh điện để xử lý và vận chuyển.
- Tránh sử dụng nhựa, vinyl và xốp polystyrene trong khu vực làm việc.
- Chỉ xử lý các bộ phận nhạy cảm với tĩnh điện tại một trạm làm việc không có tĩnh điện.
- Đặt các dải nối tắt trên cạnh của đầu nối để giúp bảo vệ các bộ phận nhạy cảm với tĩnh điện đã được lắp đặt.
- Chỉ sử dụng các dụng cụ hút thiếc loại chống tĩnh điện.
- Chỉ sử dụng mỏ hàn có đầu được nối đất.
Thiết bị yêu cầu để hiệu chuẩn Ampe kìm FLUKE 301C / 301D / 301E / 301B / 301A+

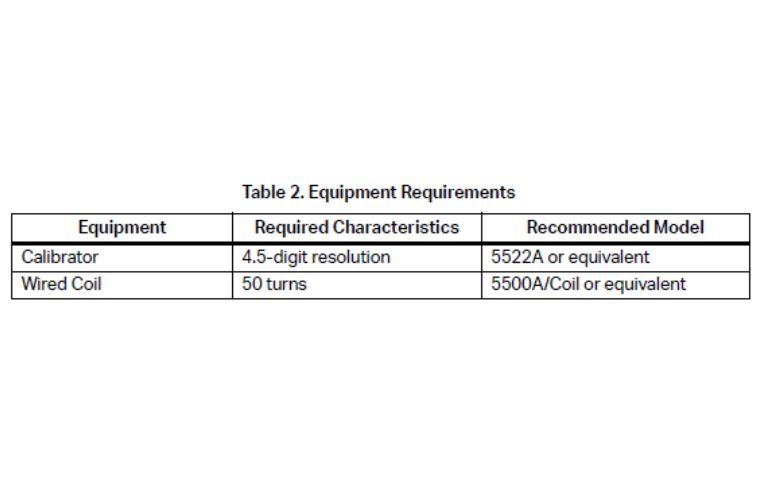

Để thực hiện các bài kiểm tra hiệu suất và điều chỉnh hiệu chuẩn, cần có các Thiết bị cần thiết để hiệu chuẩn FLUKE 301C / 301D / 301E / 301B / 301A+:
- Bộ hiệu chuẩn (Calibrator): Độ phân giải 4,5 chữ số. Model khuyến nghị: 5522A hoặc tương đương.
- Cuộn dây (Wired Coil): 50 vòng. Model khuyến nghị: 5500A/Coil hoặc tương đương.
Kiểm tra Hiệu suất (Trước khi Hiệu chuẩn)
- Cảnh báo: Để tránh điện giật, hỏa hoạn hoặc thương tích cá nhân có thể xảy ra, không thực hiện các quy trình kiểm tra hiệu suất trừ khi Sản phẩm được lắp ráp hoàn chỉnh.
- Các bài kiểm tra hiệu suất xác minh hoạt động đầy đủ của Sản phẩm và đo lường độ chính xác của từng chức năng so với thông số kỹ thuật của Sản phẩm. Nếu Sản phẩm không đạt một phần của bài kiểm tra, cần phải điều chỉnh hiệu chuẩn và/hoặc sửa chữa.
Trước khi thực hiện kiểm tra hiệu suất:
- Đảm bảo bạn có các thiết bị cần thiết. (Xem Bảng 2 trong tài liệu gốc )
- Đảm bảo pin của Sản phẩm đã được sạc hoặc thay thế nếu cần. (Xem phần Thay pin )
- Làm nóng Bộ hiệu chuẩn theo yêu cầu. Tham khảo thông số kỹ thuật của nó.
- Để nhiệt độ của DUT (thiết bị đang được kiểm tra) ổn định ở nhiệt độ phòng.
1. Kiểm tra Hiển thị và Phiên bản Firmware:
* Khi Sản phẩm tắt, nhấn và giữ nút HOLD.
* Bật Sản phẩm.

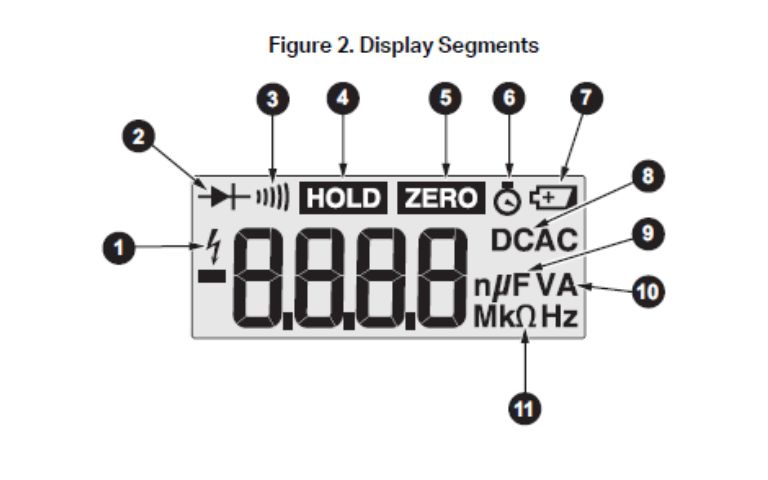

* Tất cả các phân đoạn hiển thị sẽ được hiển thị. (Xem Hình 2 trong tài liệu gốc)
* Nếu thiếu các phân đoạn hiển thị, cần phải sửa chữa.
* Khi nhả nút HOLD, phiên bản firmware hiện tại sẽ hiển thị (ví dụ: r013). F301 chỉ định số model.
2. Kiểm tra Đèn nền:
* Khi Sản phẩm đang bật, nhấn giữ nút có biểu tượng đèn nền (☐). Đèn nền sẽ bật.
* Nhấn giữ nút ☐ một lần nữa để tắt đèn nền.
* Nếu đèn nền không hoạt động chính xác, cần phải sửa chữa.
3. Kiểm tra Nút bấm:
* Bật Sản phẩm và nhấn từng nút riêng biệt.
* Mỗi lần nhấn nút, Sản phẩm sẽ phát ra tiếng bíp. Khi bạn nhấn HOLD, chữ “HOLD” sẽ hiển thị trên màn hình.
* Nếu các nút không hoạt động, cần phải sửa chữa.
4. Kiểm tra Dòng điện:
* Kết nối đầu ra Amp của Bộ hiệu chuẩn và đất với Cuộn dây 50 vòng. (Xem Hình 3 trong tài liệu gốc )
* Xoay công tắc xoay sang vị trí A~
* Áp dụng mức đầu vào cho từng bước được hiển thị trong Bảng 3 của tài liệu gốc.
* So sánh chỉ số trên màn hình Sản phẩm với giới hạn đọc DUT trong Bảng 3 của tài liệu gốc.
* Nếu chỉ số hiển thị nằm ngoài phạm vi được hiển thị trong Bảng 3, cần phải điều chỉnh hiệu chuẩn hoặc sửa chữa Sản phẩm.
5. Kiểm tra Điện áp và Điện trở (Volts and Ohms):
* Xoay công tắc xoay đến chức năng cần thiết và áp dụng các giá trị được hiển thị trong Bảng 4 của tài liệu gốc. (Xem Hình 4 trong tài liệu gốc để biết kết nối kiểm tra. )
Quy trình Điều chỉnh Hiệu chuẩn Ampe kìm model 301A/301B/301C/301D/301E
Sản phẩm có tính năng điều chỉnh hiệu chuẩn đóng vỏ và sử dụng các nguồn tham chiếu đã biết. Sản phẩm đo nguồn tham chiếu được áp dụng, tính toán các yếu tố hiệu chỉnh và lưu trữ các yếu tố hiệu chỉnh trong bộ nhớ không khả biến. Nếu Sản phẩm không đạt bất kỳ bài kiểm tra hiệu suất nào, hãy thực hiện Quy trình hiệu chuẩn FLUKE 301C / 301D / 301E / 301B / 301A+. Để biết thông tin về hư hỏng do phóng tĩnh điện, xem phần Nhận thức về Tĩnh điện.
Các bước thực hiện điều chỉnh hiệu chuẩn Ampe kìm model 301A/B/C/D/E :
- Tháo nắp pin của Sản phẩm. (Xem phần Thay pin )

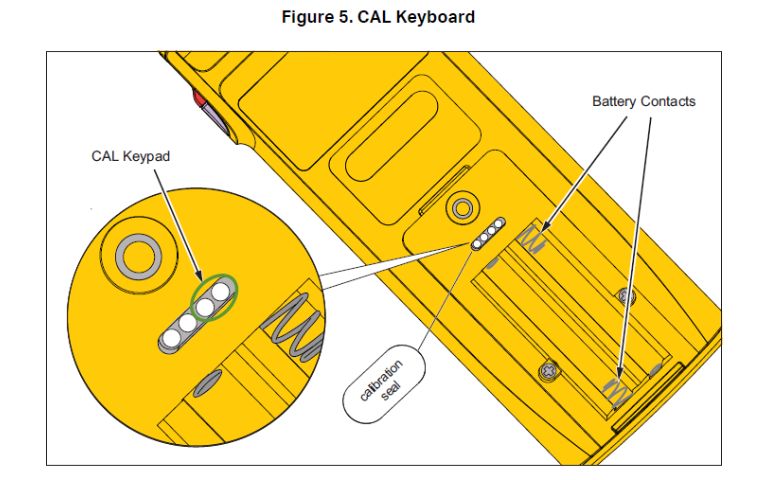

- Cấp nguồn 3.0 V qua các tiếp điểm pin trên PCA. Lưu ý cực tính trong Hình 5 của tài liệu gốc.
- Xoay công tắc xoay sang vị trí OFF.
- Tháo niêm phong hiệu chuẩn (calibration seal). (Xem Hình 5 trong tài liệu gốc )
- Trong khi nối tắt qua bàn phím CAL (CAL Keypad) trên PCA, xoay công tắc xoay đến chức năng cần điều chỉnh. (Xem Hình 5 trong tài liệu gốc )
- Khi “CAL” hiển thị trên màn hình, hãy tháo mối nối tắt. Thao tác này đưa Sản phẩm vào chế độ hiệu chuẩn.
- Khi giá trị thực hiển thị trên màn hình, hãy áp dụng các tín hiệu đầu vào chính xác từ Bảng 5 của tài liệu gốc vào Sản phẩm. Đối với mỗi chức năng, bước hiệu chuẩn được hiển thị trên màn hình sẽ tiến lên.
- Sau mỗi bước, nhấn nút ☐ (có thể là nút xác nhận ở mặt trước) để xác nhận bước hiệu chuẩn, lưu giá trị và chuyển sang bước tiếp theo.
- Đặt Bộ hiệu chuẩn ở chế độ Chờ (Standby) sau khi bạn hoàn tất việc điều chỉnh từng chức năng.
- Lưu ý:
- Nếu thiếu bất kỳ điểm hiệu chuẩn nào, “Err” sẽ hiển thị trên màn hình.
- Sau khi nhấn nút xác nhận, hãy đợi cho đến khi số bước hiệu chuẩn tiến lên trước khi bạn thay đổi nguồn của bộ hiệu chuẩn.
- Một số bước điều chỉnh có thể mất vài giây để thực thi trước khi Sản phẩm chuyển sang bước tiếp theo.
- Lưu ý:
- Khi hoàn tất việc điều chỉnh hiệu chuẩn, hãy ngắt nguồn cấp 3.0 V. Sản phẩm sẽ tự động thoát khỏi chế độ hiệu chuẩn.
- Lắp lại pin và nắp pin.
(Tham khảo Bảng 5 trong tài liệu gốc để biết chi tiết các giá trị hiệu chuẩn cho từng model )
Bảo trì
- Lau chùi: Định kỳ lau vỏ máy bằng vải ẩm và chất tẩy rửa nhẹ. Không sử dụng chất tẩy rửa ăn mòn hoặc dung môi. Bụi bẩn hoặc hơi ẩm trong các đầu cắm có thể ảnh hưởng đến kết quả đo.
- Bảo trì Kìm kẹp (Jaw): Nếu Sản phẩm không hoạt động bình thường, hãy kiểm tra bề mặt tiếp xúc của kìm kẹp xem có sạch không. Nếu có bất kỳ vật lạ nào (kể cả rỉ sét), kìm kẹp sẽ không đóng đúng cách và sẽ dẫn đến lỗi đo lường. Mở kìm kẹp và lau các đầu kim loại của kìm bằng dầu không bắt lửa và vải.

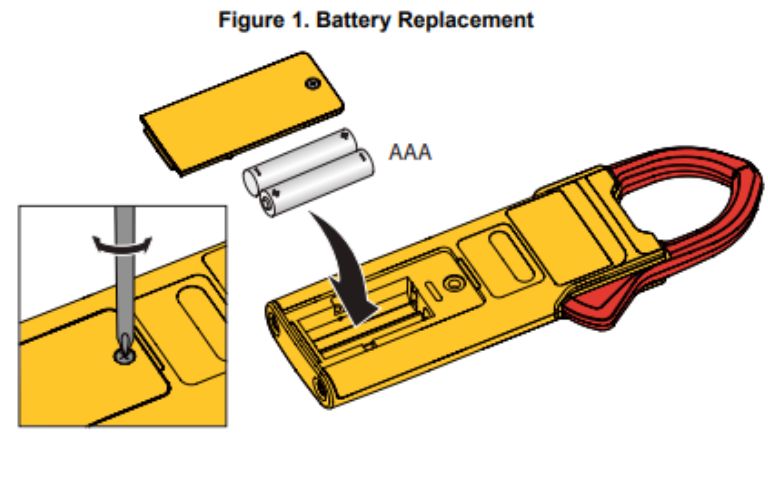

- Thay pin: Thay pin khi chỉ báo pin yếu hiển thị để tránh các phép đo không chính xác. Tháo pin để tránh rò rỉ pin và làm hỏng Sản phẩm nếu không sử dụng trong thời gian dài. Đảm bảo lắp đúng cực pin để tránh rò rỉ pin. (Xem Hình 1 trong tài liệu gốc để biết cách thay pin. )
Để biết thêm thông tin chi tiết, vui lòng tham khảo tài liệu “Calibration Manual” gốc của Fluke cho các model 301A/301B/301C/301D/301E.
