Hướng dẫn sử dụng Ampe kìm FLUKE 301C / 301B / 301A+ chi tiết

Hướng dẫn sử dụng chi tiết Ampe kìm FLUKE 301C / 301B / 301A+

Mua ngay sản phẩm tại đây >>> Ampe kìm FLUKE 301C

Mua ngay sản phẩm tại đây >>> Ampe kìm FLUKE 301B

Mua ngay sản phẩm tại đây >>> Ampe kìm FLUKE 301A

Tài liệu này cung cấp hướng dẫn chi tiết về cách sử dụng Ampe kìm FLUKE 301C / 301B / 301A, bao gồm các thông tin quan trọng về an toàn, tính năng, cách thực hiện các phép đo cơ bản, bảo trì và thông số kỹ thuật của sản phẩm.

Ampe kìm điện tử FLUKE 301C / 301B / 301A+ là thiết bị đo dòng điện, điện áp, điện trở, thông mạch, diode, điện dung và tần số. Model 301C có thêm tính năng True RMS.

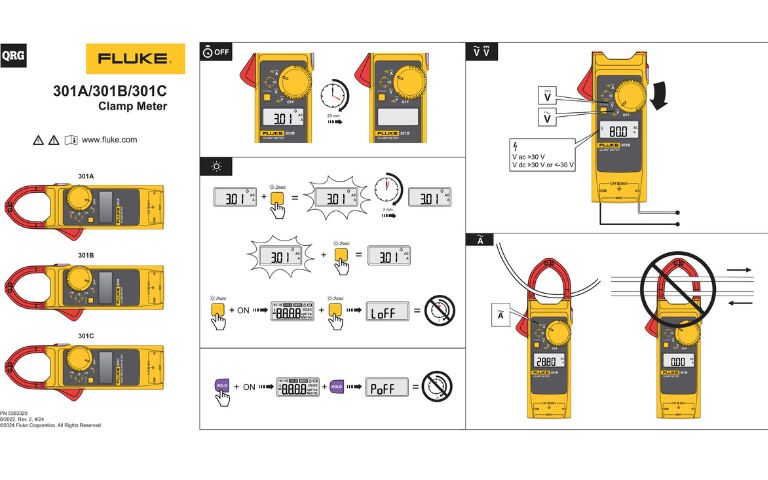

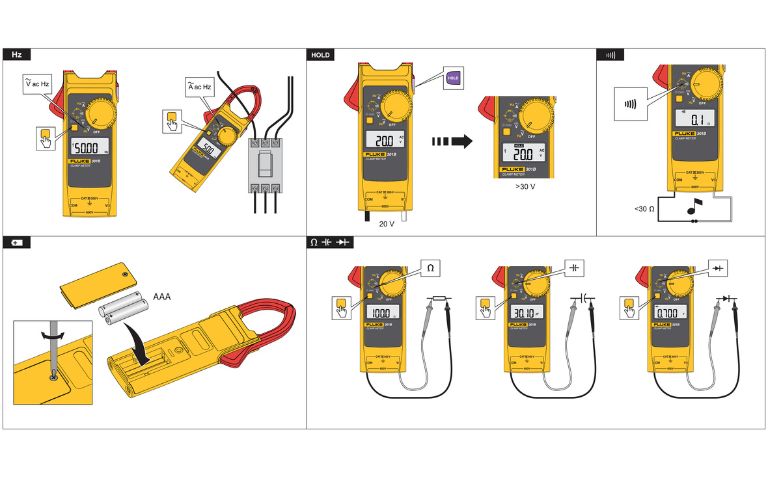

• Tài liệu Hướng dẫn sử dụng (user manual): Download Sổ tay hướng dẫn sử dụng FLUKE 301C / 301B / 301A+ tiếng Việt
• Catalogue hướng dẫn sử dụng nhanh: Hướng dẫn tham khảo nhanh FLUKE 301C / 301B / 301A+
• Tài liệu Thông số an toàn thiết bị: Download Bảng thông tin an toàn FLUKE 301C / 301B / 301A+
• Video Hướng dẫn sử dụng Đồng hồ vạn năng FLUKE 301C / 301B / 301A+ chi tiết:

Thông tin an toàn quan trọng – HDSD FLUKE 301A / 301B / 301C

Trước khi sử dụng thiết bị, người dùng cần đọc kỹ và tuân thủ các hướng dẫn an toàn để tránh tai nạn cá nhân và hư hỏng thiết bị.

• Cảnh báo: Xác định các điều kiện và quy trình nguy hiểm cho người dùng.
• Thận trọng: Xác định các điều kiện và quy trình có thể gây hư hỏng cho sản phẩm hoặc thiết bị đang được kiểm tra.
• An toàn chung: Tham khảo tài liệu Thông tin An toàn đi kèm sản phẩm hoặc tại website www.fluke.com.
• Vận hành an toàn:
  • Nắp pin phải được đóng và khóa trước khi vận hành.
  • Tháo tất cả đầu dò, dây đo và phụ kiện trước khi mở nắp pin.
  • Thay pin khi có chỉ báo pin yếu để tránh các phép đo không chính xác.
  • Đảm bảo tem hiệu chuẩn trong ngăn chứa pin không bị hỏng khi thay pin. Nếu hỏng, sản phẩm có thể không an toàn để sử dụng.
  • Giữ sản phẩm phía sau rào chắn xúc giác khi đo.
  • Không đo dòng điện khi dây đo đang cắm vào giắc cắm đầu vào.
  • Khi thiết bị cảm nhận được điện áp lớn hơn ±30V hoặc quá tải điện áp (OL), biểu tượng tia sét sẽ hiển thị để cảnh báo điện áp nguy hiểm.
  • Không sử dụng chức năng HOLD để đo các điện thế không xác định. Khi HOLD được bật, màn hình sẽ không thay đổi khi đo một điện thế khác.
  • Ngắt nguồn và xả tất cả các tụ điện cao áp trước khi đo thông mạch, điện trở, điện dung hoặc mối nối diode.

Tổng quan về sản phẩm – HDSD FLUKE 301A / 301B / 301C

Các bộ phận chính và chức năng của Ampe kìm FLUKE 301C / 301B / 301A+

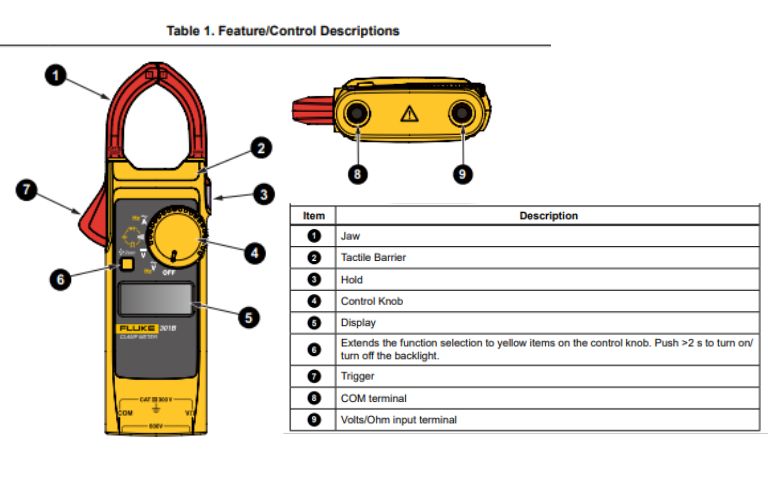

(Tham khảo Bảng 1 trong tài liệu File PDF Cách sử dụng Ampe kìm FLUKE 301C / 301A / 301B)

1. Hàm kẹp (Jaw): Dùng để kẹp vào dây dẫn đo dòng điện.
2. Rào chắn xúc giác (Tactile Barrier): Vạch giới hạn an toàn khi cầm thiết bị.
3. Nút Giữ (Hold): Giữ giá trị đo trên màn hình.
4. Núm xoay điều khiển (Control Knob): Chọn chức năng đo.
5. Màn hình (Display): Hiển thị giá trị đo và các thông báo.
6. Nút chức năng phụ (Màu vàng): Mở rộng lựa chọn chức năng cho các mục màu vàng trên núm xoay. Nhấn giữ >2 giây để bật/tắt đèn nền (cho model 301B/301C).
7. Cò bấm (Trigger): Mở hàm kẹp.
8. Đầu cắm COM (COM terminal): Đầu cắm chung cho dây đo màu đen.
9. Đầu cắm Volts/Ohm (Volts/Ohm input terminal): Đầu cắm cho dây đo màu đỏ khi đo điện áp, điện trở.

Các biểu tượng trên màn hình của Ampe kìm FLUKE 301C / 301B / 301A+

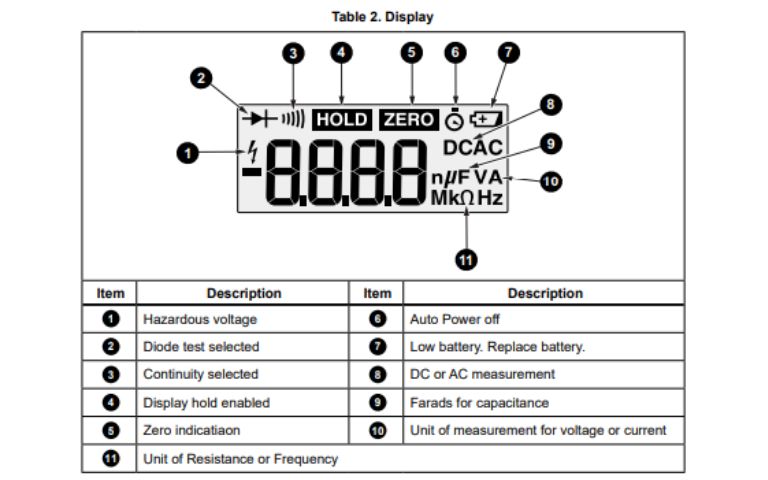

(Tham khảo Bảng 2 trong tài liệu File PDF Hướng dẫn sử dụng Ampe kìm FLUKE 301C / 301B / 301A plus + )

1. Điện áp nguy hiểm (Hazardous voltage)
2. Đã chọn kiểm tra Diode (Diode test selected)
3. Đã chọn kiểm tra thông mạch (Continuity selected)
4. Đã kích hoạt giữ hiển thị (Display hold enabled)
5. Chỉ báo Zero (Zero indication) (Không có mô tả chi tiết trong văn bản được cung cấp)
6. Tự động tắt nguồn (Auto Power off)
7. Pin yếu, cần thay pin (Low battery. Replace battery.)
8. Đo DC hoặc AC (DC or AC measurement)
9. Đơn vị Farad cho điện dung (Farads for capacitance)
10. Đơn vị đo cho điện áp hoặc dòng điện (Unit of measurement for voltage or current)
11. Đơn vị của Điện trở hoặc Tần số (Unit of Resistance or Frequency)

Bắt đầu sử dụng Ampe kìm FLUKE 301C / 301B / 301A plus +

Lắp đặt và Thay thế Pin cho FLUKE 301C / 301B / 301A+

(Tham khảo Hình 1 trong tài liệu File PDF Hướng dẫn sử dụng FLUKE 301C / 301B / 301A+ )

• Sản phẩm sử dụng hai (2) pin AAA (3A).
• Cảnh báo an toàn khi thay pin:
  • Nắp pin phải được đóng và khóa trước khi vận hành sản phẩm.
  • Tháo tất cả đầu dò, dây đo và phụ kiện trước khi mở nắp pin.
  • Thay pin khi có chỉ báo pin yếu để tránh các phép đo không chính xác.
  • Đảm bảo tem hiệu chuẩn trong ngăn chứa pin không bị hỏng. Nếu bị hỏng, hãy gửi sản phẩm đến Fluke để thay thế tem.
• Thận trọng để tránh hư hỏng pin:
  • Sửa chữa sản phẩm trước khi sử dụng nếu pin bị rò rỉ.
  • Không để pin tiếp xúc với nguồn nhiệt hoặc môi trường nhiệt độ cao.
  • Luôn vận hành trong phạm vi nhiệt độ quy định.
  • Không đốt sản phẩm và/hoặc pin.

Nguồn của máy FLUKE 301C / 301B / 301A+

• Để bật thiết bị, xoay núm điều khiển từ vị trí OFF sang một chức năng bất kỳ.
• Để tắt thiết bị, xoay núm điều khiển về vị trí OFF.

Tự động tắt nguồn (Auto Power Off) trên Ampe kìm FLUKE 301C / 301B / 301A+

• Thiết bị sẽ tự động tắt sau 20 phút không sử dụng.
• Biểu tượng đồng hồ cát xuất hiện trên màn hình có nghĩa là chế độ tự động tắt nguồn đang được bật.
• Để tiếp tục sử dụng sau khi tự động tắt, xoay núm điều khiển về OFF rồi chọn lại chức năng.
• Để tắt tính năng tự động tắt nguồn, xem phần “Tùy chọn khi bật nguồn”.

Đèn nền (Backlight) (Chỉ có ở model 301B/301C)

• Nhấn giữ nút chức năng phụ (màu vàng) >2 giây để bật/tắt đèn nền.
• Đèn nền có tính năng tự động tắt sau 2 phút không sử dụng.
• Để tắt tính năng tự động tắt đèn nền, xem phần “Tùy chọn khi bật nguồn”.

Tùy chọn khi bật nguồn (Power-On Options) trên Ampe kìm FLUKE 301C / 301B / 301A+

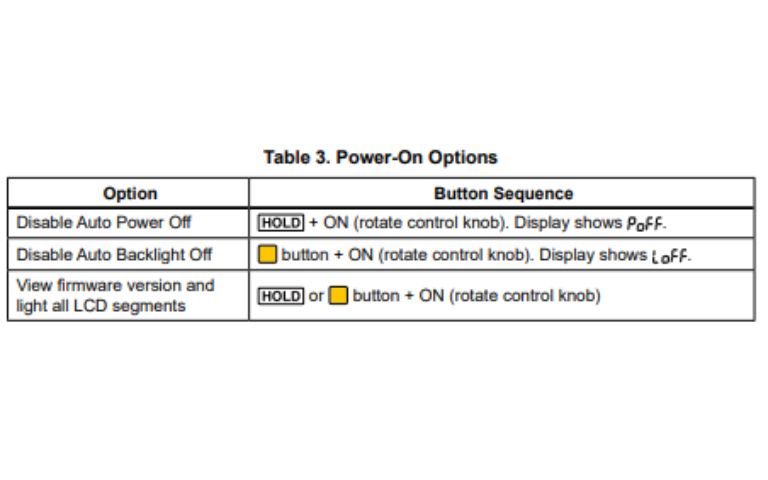

(Tham khảo Bảng 3 trong tài liệu gốc cách dùng Ampe kìm điện tử FLUKE 301C / 301B / 301A plus + )

Cho phép tùy chỉnh các cài đặt:

• Tắt chế độ Tự động tắt nguồn (Disable Auto Power Off): Nhấn giữ nút HOLD và xoay
• núm điều khiển để bật nguồn. Màn hình hiển thị “PoFF”.
• Tắt chế độ Tự động tắt đèn nền (Disable Auto Backlight Off): Nhấn giữ nút chức năng phụ (màu vàng) và xoay núm điều khiển để bật nguồn. Màn hình hiển thị “LoFF”.
• Xem phiên bản phần mềm và kiểm tra tất cả các đoạn LCD (View firmware version and light all LCD segments): Nhấn giữ nút HOLD hoặc nút chức năng phụ (màu vàng) và xoay núm điều khiển để bật nguồn.

Các phép đo cơ bản của FLUKE 301C / 301B / 301A plus +

Chỉ báo điện áp nguy hiểm:

• Khi thiết bị phát hiện điện áp > ±30V hoặc quá tải điện áp (OL) ở các chức năng đo điện áp, ngay cả khi chức năng HOLD được chọn, biểu tượng tia sét (số 4 trên hình minh họa màn hình) sẽ hiển thị để cảnh báo có điện áp nguy hiểm tại đầu vào.

Đo điện áp xoay chiều (AC) bằng dây đo với Ampe kìm FLUKE 301C / 301B / 301A+

1. Xoay núm điều khiển đến V~
2. Kết nối dây đo màu đen vào đầu cắm COM và dây đo màu đỏ vào đầu cắm VΩ.
3. Chạm đầu dò vào các điểm cần đo của mạch.
4. Màn hình sẽ hiển thị giá trị điện áp xoay chiều.

Đo tần số (Hz) trong chế độ đo điện áp xoay chiều bằng Ampe kìm FLUKE 301C / 301B / 301A+

1. Xoay núm điều khiển đến V~
2. Nhấn nút chức năng phụ (màu vàng) để chuyển sang chức năng Hz.
3. Kết nối dây đo màu đen vào đầu cắm COM và dây đo màu đỏ vào đầu cắm VΩ.
4. Chạm đầu dò vào các điểm cần đo của mạch.
5. Màn hình sẽ hiển thị giá trị tần số.

Đo điện áp một chiều (DC) bằng dây đo với FLUKE 301C / 301B / 301A+

1. Xoay núm điều khiển đến V_
2. Kết nối dây đo màu đen vào đầu cắm COM và dây đo màu đỏ vào đầu cắm VΩ.
3. Chạm đầu dò vào các điểm cần đo của mạch.
4. Màn hình sẽ hiển thị giá trị điện áp một chiều.

Đo thông mạch (Continuity) bằng Ampe kìm FLUKE 301C / 301B / 301A+

1. Xoay núm điều khiển đến biểu tượng ))) / →+ / Ω.
2. Ngắt nguồn khỏi mạch cần kiểm tra.
3. Kết nối dây đo màu đen vào đầu cắm COM và dây đo màu đỏ vào đầu cắm VΩ.
4. Chạm đầu dò vào các điểm cần đo của mạch.
5. Nếu điện trở <30 Ω, còi sẽ kêu liên tục để báo hiệu thông mạch.
6. Nếu màn hình hiển thị “OL”, mạch bị hở.

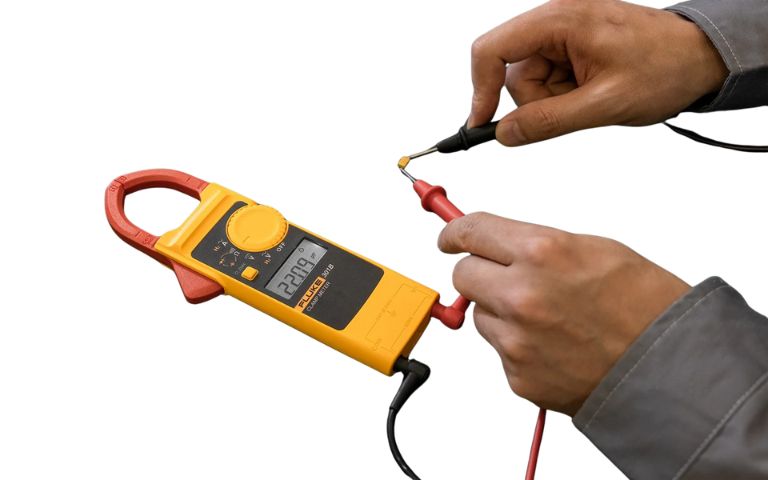

Đo điện trở (Resistance) bằng Ampe kìm FLUKE 301C / 301B / 301A+

1. Xoay núm điều khiển đến biểu tượng ))) / →+ / Ω.
2. Nhấn nút chức năng phụ (màu vàng) để chuyển sang chức năng Ω.
3. Ngắt nguồn khỏi mạch cần kiểm tra.
4. Kết nối dây đo màu đen vào đầu cắm COM và dây đo màu đỏ vào đầu cắm VΩ.
5. Chạm đầu dò vào các điểm cần đo của mạch.
6. Màn hình sẽ hiển thị giá trị điện trở.
7. Nếu màn hình hiển thị OL, mạch bị hở hoặc giá trị điện trở cao hơn dải đo.

Đo điện dung (Capacitance) bằng Ampe kìm FLUKE 301C / 301B / 301A+

• Lưu ý: Tụ điện tốt sẽ lưu trữ điện tích và có thể vẫn còn năng lượng sau khi ngắt nguồn. Trước khi chạm vào tụ điện hoặc thực hiện phép đo, hãy tắt tất cả nguồn điện, sử dụng thiết bị để xác nhận nguồn đã tắt và cẩn thận xả tụ điện bằng cách kết nối một điện trở qua các cực của nó. Mang thiết bị bảo hộ cá nhân phù hợp.

1. Xoay núm điều khiển đến biểu tượng ))) / →+ / Ω.
2. Nhấn nút chức năng phụ (màu vàng) hai lần để chuyển sang chức năng đo điện dung (biểu tượng tụ điện).
3. Tháo tụ điện ra khỏi mạch và xả tụ.
4. Kết nối dây đo màu đen vào đầu cắm COM và dây đo màu đỏ vào đầu cắm VΩ.
5. Chạm đầu dò vào các cực của tụ điện.
6. Màn hình sẽ hiển thị giá trị điện dung.
   “OL” cho biết tụ điện bị lỗi hoặc giá trị điện dung cao hơn dải đo.

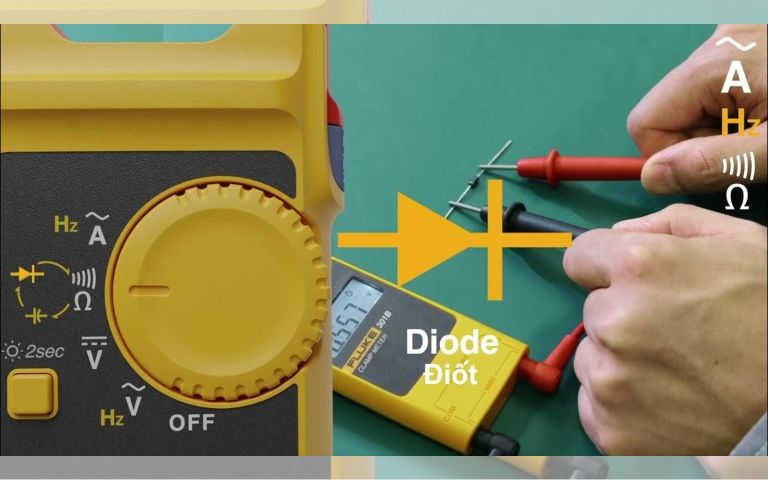

Kiểm tra Diode bằng Ampe kìm FLUKE 301C / 301B / 301A+

• Thận trọng: Để tránh hư hỏng có thể xảy ra cho sản phẩm hoặc thiết bị đang được kiểm tra, hãy ngắt nguồn mạch và xả tất cả các tụ điện cao áp trước khi kiểm tra diode.

1. Xoay núm điều khiển đến biểu tượng ))) / →+ / Ω.
2. Nhấn nút chức năng phụ (màu vàng) ba lần để chuyển sang chức năng kiểm tra diode (biểu tượng diode).
3. Kết nối dây đo màu đỏ vào đầu cắm VΩ và dây đo màu đen vào đầu cắm COM.
4. Kết nối đầu dò màu đỏ vào cực dương (anode) và dây đo màu đen vào cực âm (cathode) của diode cần kiểm tra.
5. Xem giá trị điện áp phân cực thuận trên màn hình.
6. Nếu đảo ngược cực tính của dây đo so với cực tính của diode, màn hình sẽ hiển thị OL. Sử dụng điều này để phân biệt cực dương và cực âm của diode.

Đo dòng điện xoay chiều (AC) bằng hàm kẹp FLUKE 301C / 301B / 301A+

• Cảnh báo: Để tránh điện giật, không đo dòng điện khi dây đo đang cắm vào giắc cắm đầu vào.

1. Xoay núm điều khiển đến A~
2. Đặt hàm kẹp của thiết bị quanh dây dẫn cần đo.
3. Màn hình sẽ hiển thị giá trị dòng điện xoay chiều.

Đo tần số (Hz) trong chế độ đo dòng điện xoay chiều bằng hàm kẹp FLUKE 301C / 301B / 301A+

1. Xoay núm điều khiển đến A~
2. Nhấn nút chức năng phụ (màu vàng) để chuyển sang chức năng Hz.
3. Đặt hàm kẹp của thiết bị quanh dây dẫn cần đo.
4. Màn hình sẽ hiển thị giá trị tần số.

Các tính năng đo lường của FLUKE 301A / 301B / 301C

Giữ hiển thị (Display Hold) trên Ampe kìm FLUKE 301C / 301B / 301A+:

• Để giữ lại giá trị đọc trên màn hình, nhấn nút HOLD. Màn hình sẽ “đóng băng” giá trị đọc và chữ HOLD sẽ hiển thị liên tục.
• Thiết bị sẽ nhắc bạn rằng phép đo không phải là giá trị trực tiếp.
• Khi ở chế độ HOLD, nếu thiết bị phát hiện điện áp lớn hơn ±30V hoặc quá tải điện áp (OL), biểu tượng tia sét sẽ hiển thị để cảnh báo có điện áp nguy hiểm tại đầu vào.
• Khi đang ở chế độ HOLD, nhấn nút HOLD một lần nữa để tiếp tục hoạt động bình thường với các giá trị đọc trực tiếp.

Phiên bản phần mềm (Firmware Version) cho Ampe kìm FLUKE 301C / 301B / 301A+:

• Để tìm phiên bản phần mềm của thiết bị, xem phần “Tùy chọn khi bật nguồn”.

Xem thêm bài viết >> Cách sử dụng Ampe Kìm FLUKE 301D / 301E

Bảo trì FLUKE 301A / 301B / 301C

Theo thông tin trong hướng dẫn sử dụng Ampe kìm FLUKE 301C / 301A / 301B thì sản phẩm không yêu cầu bảo trì định kỳ.

Cảnh báo an toàn khi bảo trì FLUKE 301C / 301B / 301A+

• Tháo tín hiệu đầu vào trước khi vệ sinh sản phẩm.
• Sửa chữa sản phẩm trước khi sử dụng nếu pin bị rò rỉ. Rò rỉ pin có thể gây nguy hiểm điện giật hoặc làm hỏng sản phẩm.
• Chỉ sử dụng các bộ phận thay thế được chỉ định.
• Để kỹ thuật viên được ủy quyền sửa chữa sản phẩm.
• Tháo pin nếu sản phẩm không được sử dụng trong thời gian dài, hoặc nếu được bảo quản ở nhiệt độ trên 50∘C. Nếu không tháo pin, có thể xảy ra rò rỉ pin.

Cách vệ sinh vỏ máy FLUKE 301C / 301B / 301A+

• Lau vỏ máy bằng vải ẩm và chất tẩy rửa nhẹ.
• Thận trọng: Không sử dụng chất mài mòn, cồn isopropyl hoặc dung môi để vệ sinh vỏ máy hoặc ống kính/cửa sổ.

Bảo vệ môi trường:

• Sản phẩm này có các bảng mạch in điện tử. Vứt bỏ sản phẩm một cách chuyên nghiệp và phù hợp với môi trường.
• Xóa dữ liệu cá nhân trên sản phẩm trước khi thải bỏ.
• Tháo pin không được tích hợp vào hệ thống điện trước khi thải bỏ và thải bỏ pin riêng.
• Nếu sản phẩm này có pin tích hợp, hãy bỏ toàn bộ sản phẩm vào thùng rác điện tử.
• Liên hệ Fluke để biết thêm thông tin.

Dịch vụ:

• Để duy trì hiệu suất tối ưu, hãy để trung tâm dịch vụ Fluke Calibration được ủy quyền bảo dưỡng sản phẩm định kỳ một năm một lần.
• Liên hệ nhà phân phối thiết bị của bạn hoặc Trung tâm Dịch vụ Fluke Calibration được ủy quyền nếu có bất kỳ sự cố nào về hiệu suất thiết bị hoặc để lên lịch bảo trì định kỳ.
• Tham khảo Bảng 4 trong tài liệu gốc để biết danh sách các bộ phận thay thế có sẵn.

Thông số kỹ thuật để sử dụng và sửa chữa – HDSD FLUKE 301C / 301B / 301A +

Thông số chung thiết bị

(Tham khảo bảng trong tài liệu gốc trang 11 Cách dùng Ampe kìm FLUKE 301C / 301B / 301A+ chi tiết ):

• Điện áp tối đa:
  • Giữa bất kỳ Đầu cuối nào và Đất: 300V
  • Giữa Đầu cuối V/Ω và Đầu cuối COM: 600V
• Màn hình (LCD): 6000 counts, cập nhật 3 lần/giây
• Pin:
  • Loại: 2 pin AAA IEC LR03 alkaline
  • Tuổi thọ: 500 giờ
• Tự động tắt nguồn: 20 phút
• Nhiệt độ:
  • Hoạt động: −10∘C đến 50∘C
  • Lưu trữ: −30∘C đến 60∘C
• Độ ẩm hoạt động: Không ngưng tụ (<10∘C), ≤90% RH (tại 10∘C đến 30∘C), ≤75% RH (tại 30∘C đến 40∘C), ≤45% RH (tại 40∘C đến 50∘C)
• Độ cao:
  • Hoạt động: 2000 m
  • Lưu trữ: 12000 m
• Hệ số nhiệt độ: 0.1 x (độ chính xác quy định) /∘C (<18∘C hoặc >28∘C)
• Kích thước (Dài x Rộng x Cao): 190mm×52mm×16mm
• Kích thước (Dài x Rộng x Cao với rào chắn và cò bấm): 190mm×68mm×22mm
• Trọng lượng (bao gồm pin): 132 g
• Độ mở hàm kẹp: 34 mm
• Chuẩn bảo vệ xâm nhập (IP): IEC 60529: IP30 không hoạt động
• Môi trường điện từ: IEC 61326-1: Di động

An toàn

(Tham khảo bảng trong tài liệu gốc trang 12):

• IEC 61010-1, Mức độ ô nhiễm 2
• Đo lường: IEC 61010-2-032: CAT III 300V

Thông số kỹ thuật về độ chính xác

(Tham khảo bảng trong tài liệu gốc trang 13)

• Độ chính xác được quy định trong 1 năm sau khi hiệu chuẩn, ở nhiệt độ hoạt động từ 18∘C đến 28∘C, độ ẩm tương đối từ 0% đến 75%.
• Thông số kỹ thuật về độ chính xác có dạng: ±([% của Giá trị đọc] + [Số chữ số có nghĩa thấp nhất]).
• Ngưỡng thông mạch: 30 Ω

Thông tin bảo hành FLUKE 301A / 301B / 301C

Mỗi sản phẩm của thương hiệu Fluke được bảo hành không có lỗi về vật liệu và tay nghề trong điều kiện sử dụng và dịch vụ bình thường. Thời gian bảo hành là một năm và bắt đầu vào ngày giao hàng. Bảo hành này chỉ áp dụng cho người mua ban đầu hoặc khách hàng người dùng cuối của đại lý ủy quyền của Fluke và không áp dụng cho cầu chì, pin dùng một lần hoặc bất kỳ sản phẩm nào, theo ý kiến của Fluke, đã bị sử dụng sai mục đích, thay đổi, bỏ bê, nhiễm bẩn hoặc hư hỏng do tai nạn hoặc các điều kiện vận hành hoặc xử lý bất thường. Để biết chi tiết đầy đủ, vui lòng tham khảo tài liệu Hướng dẫn sử dụng Ampe kìm FLUKE 301C / 301A / 301B đi kèm sản phẩm.

---

🏢 Công Ty TNHH Thương Mại Sản Xuất ANH PHÁT
📌 Địa Chỉ: 131 Nguyễn Trãi, Bến thành, Quận 1, TP.HCM
☎ Hotline: 0903720486
📧 Email: sales@anphaco.com
🌎 Website: https://anphaco.com/
