Tài liệu này cung cấp hướng dẫn chi tiết về cách sử dụng Ampe kìm FLUKE 301D / 301E, bao gồm các thông tin quan trọng về an toàn, tính năng, cách thực hiện các phép đo cơ bản, bảo trì và thông số kỹ thuật của sản phẩm.
Ampe kìm Fluke 301D/301E là thiết bị đo đa năng, có khả năng đo dòng điện xoay chiều (AC) và một chiều (DC), điện áp, điện trở, thông mạch, diode, điện dung và tần số.
- Tài liệu Hướng dẫn sử dụng (user manual): Download Sổ tay hướng dẫn sử dụng FLUKE 301D / 301E tiếng Việt

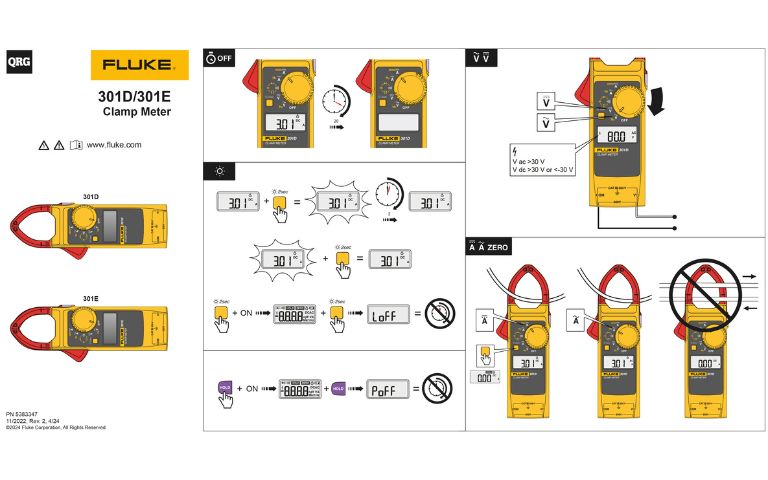

- Catalogue hướng dẫn sử dụng nhanh: Hướng dẫn tham khảo nhanh FLUKE 301D / 301E
- Tài liệu Thông số an toàn thiết bị: Download Bảng thông tin an toàn FLUKE 301D / 301E
- Video Hướng dẫn sử dụng Đồng hồ vạn năng FLUKE 301D / 301E chi tiết:
Thông tin an toàn quan trọng – HDSD Ampe Kìm Fluke 301D/301E
Trước khi sử dụng thiết bị, người dùng cần đọc kỹ thông tin an toàn đi kèm sản phẩm hoặc trên trang web của hãng Fluke.
Cảnh báo an toàn Ampe Kìm FLUKE 301D / 301E
- Luôn giữ tay phía sau vành chắn xúc giác khi đo.
- Không đo dòng điện khi que đo đang cắm vào các giắc cắm đầu vào.
- Đảm bảo nắp pin đã được đóng và khóa trước khi vận hành sản phẩm.
- Tháo tất cả que đo, dây đo và phụ kiện trước khi mở nắp pin.
- Thay pin khi có chỉ báo pin yếu để tránh các phép đo không chính xác.
- Nếu pin bị rò rỉ, hãy sửa chữa sản phẩm trước khi sử dụng.
- Không sử dụng chức năng HOLD để đo các hiệu điện thế không xác định. Khi HOLD được bật, màn hình sẽ không thay đổi khi đo một hiệu điện thế khác.
- Ngắt nguồn và xả tất cả các tụ điện cao áp trước khi đo thông mạch, điện trở, điện dung hoặc mối nối diode.
Vận hành an toàn Ampe Kìm FLUKE 301D / 301E
- Để tránh làm hỏng pin, không để pin tiếp xúc với nguồn nhiệt hoặc môi trường nhiệt độ cao. Luôn vận hành trong phạm vi nhiệt độ quy định.
- Không đốt sản phẩm và/hoặc pin.
- Để tránh làm hỏng sản phẩm hoặc thiết bị đang thử nghiệm, hãy ngắt nguồn mạch và xả tất cả các tụ điện cao áp trước khi thử nghiệm diode.

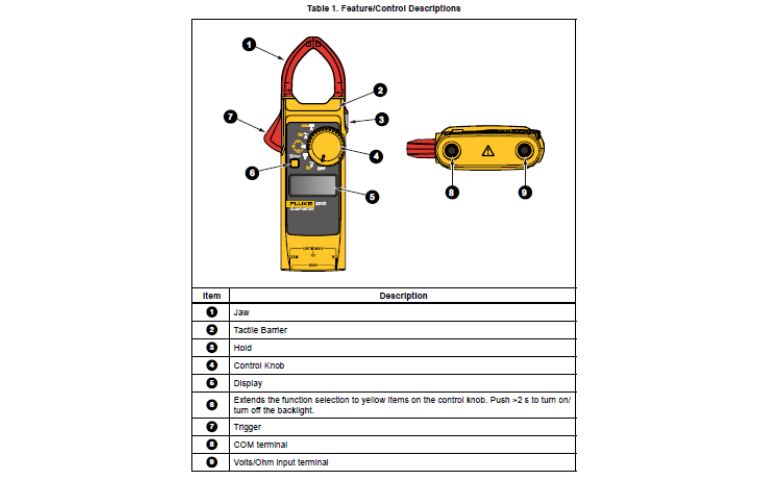

Tính năng và Điều khiển Ampe Kìm Fluke 301D/301E
Ampe kìm FLUKE 301D / 301E có các bộ phận chính sau:
- Kìm (Jaw): Dùng để kẹp vào dây dẫn đo dòng điện.
- Vành chắn xúc giác (Tactile Barrier): Giới hạn an toàn cho tay cầm.
- Nút Giữ (Hold): Giữ lại kết quả đo trên màn hình.
- Núm xoay điều khiển (Control Knob): Chọn chức năng đo.
- Màn hình (Display): Hiển thị kết quả đo và các chỉ báo.
- Nút chức năng màu vàng/Đèn nền: Mở rộng lựa chọn chức năng sang các mục màu vàng trên núm xoay. Nhấn giữ >2 giây để bật/tắt đèn nền.
- Cần nhả (Trigger): Mở kìm.
- Đầu cắm COM (COM terminal): Đầu vào chung cho que đo màu đen.
- Đầu cắm Volt/Ohm (Volts/Ohm input terminal): Đầu vào cho que đo màu đỏ khi đo điện áp, điện trở.

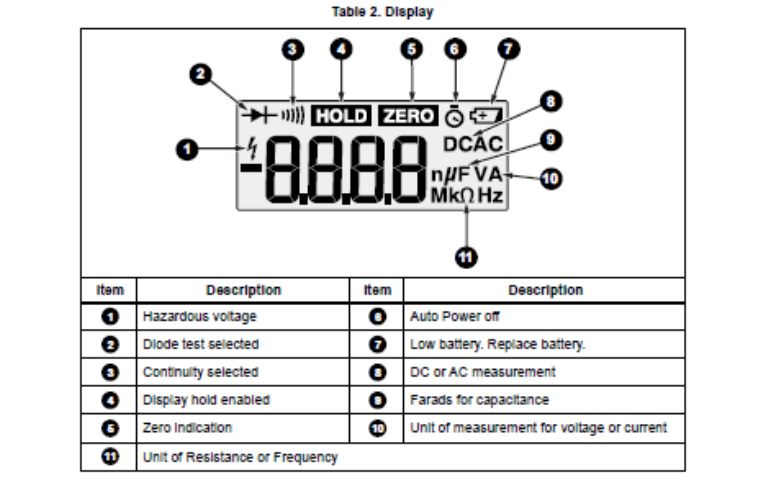

Tổng quan màn hình của Ampe Kìm FLUKE 301D và 301E
Màn hình hiển thị các thông tin sau:
- Điện áp nguy hiểm: Cảnh báo khi có điện áp nguy hiểm.
- Chọn kiểm tra Diode: Chỉ báo đang ở chế độ đo diode.
- Chọn Thông mạch: Chỉ báo đang ở chế độ đo thông mạch.
- Giữ hiển thị được kích hoạt: Chỉ báo chức năng giữ giá trị đang hoạt động.
- Chỉ báo Zero: Chỉ báo chức năng Zero đang hoạt động.
- Tự động tắt nguồn: Chỉ báo chế độ tự động tắt nguồn.
- Pin yếu: Yêu cầu thay pin.
- Đo DC hoặc AC: Chỉ báo loại dòng điện đang đo.
- Farad cho điện dung: Đơn vị đo điện dung.
- Đơn vị đo điện áp hoặc dòng điện.
- Đơn vị đo Điện trở hoặc Tần số.
Quản lý Nguồn của Ampe Kìm FLUKE 301D và 301E
Thiết bị FLUKE 301D và 301E sử dụng hai pin AAA
- Bật nguồn: Xoay núm điều khiển từ vị trí OFF sang một chức năng bất kỳ.
- Tắt nguồn: Xoay núm điều khiển về vị trí OFF.
Tự động tắt nguồn (Auto Power Off) trên Ampe Kìm FLUKE 301D và 301E
- Thiết bị sẽ tự động tắt sau 20 phút không sử dụng. Biểu tượng sẽ hiển thị trên màn hình khi chế độ này được bật.
- Để tiếp tục sử dụng, xoay núm điều khiển về OFF rồi chọn lại chức năng.
- Để tắt chế độ tự động tắt nguồn: Tắt thiết bị, sau đó nhấn giữ nút HOLD và xoay núm điều khiển để bật. Màn hình sẽ hiển thị “PoFF”.
Đèn nền (Backlight)
- Đèn nền giúp đọc kết quả dễ dàng hơn trong điều kiện thiếu sáng.
- Nhấn giữ nút màu vàng >2 giây để bật/tắt đèn nền.
- Đèn nền có tính năng tự động tắt sau 2 phút không sử dụng.
- Để tắt chế độ tự động tắt đèn nền: Tắt thiết bị, sau đó nhấn giữ nút màu vàng (không phải nút HOLD) và xoay núm điều khiển để bật. Màn hình sẽ hiển thị “LoFF”.

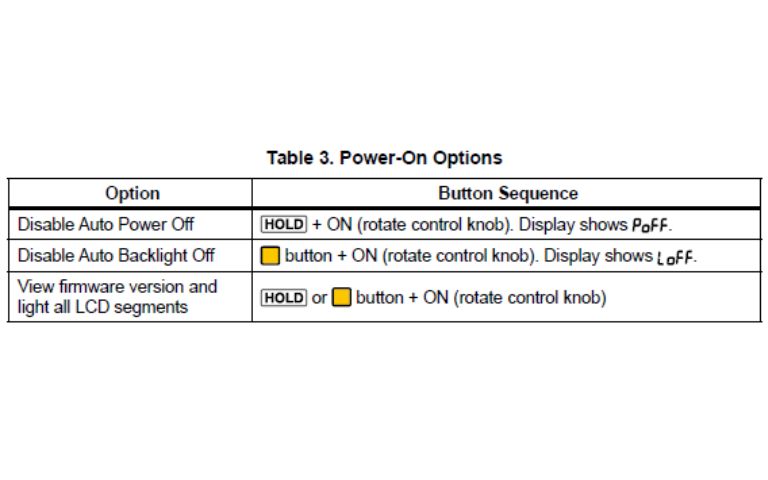

Tùy chọn khi bật nguồn FLUKE 301D và 301E
- Xem phiên bản phần mềm và sáng tất cả các đoạn LCD: Tắt thiết bị, sau đó nhấn giữ nút HOLD hoặc nút màu vàng và xoay núm điều khiển để bật.

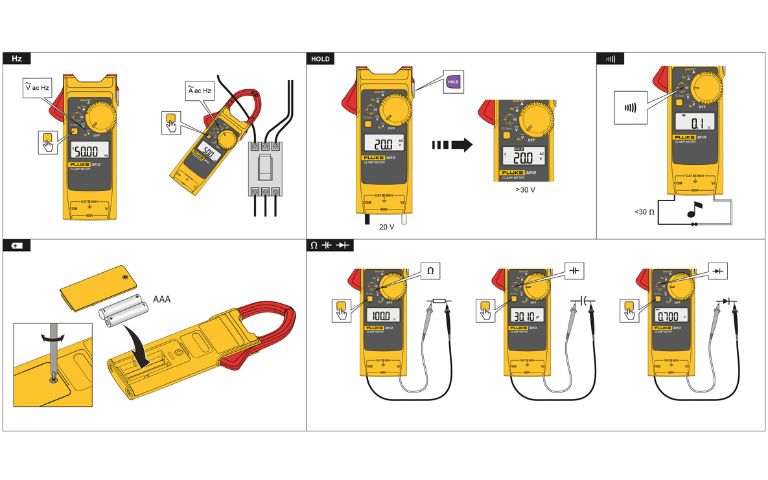

Các phép đo cơ bản của Ampe Kìm FLUKE 301D và 301E
Chỉ báo Điện áp Nguy hiểm của FLUKE 301D và 301E
- Khi thiết bị phát hiện điện áp lớn hơn ±30V hoặc quá tải điện áp (OL) ở các chức năng đo điện áp, biểu tượng điện áp nguy hiểm sẽ hiển thị trên màn hình, ngay cả khi chức năng HOLD được chọn.
Đo Điện áp Xoay chiều (AC Voltage) bằng Que đo với FLUKE 301D và 301E
- Xoay núm điều khiển đến V~
- Kết nối que đo màu đen vào đầu cắm COM và que đo màu đỏ vào đầu cắm VΩ.
- Chạm đầu que đo vào các điểm cần kiểm tra của mạch. Màn hình sẽ hiển thị điện áp xoay chiều.
Đo Tần số (Hz) trong khi Đo Điện áp Xoay chiều bằng Que đo với FLUKE 301D và 301E
- Xoay núm điều khiển đến V~
- Nhấn nút màu vàng để chuyển sang chức năng Hz.
- Kết nối que đo màu đen vào đầu cắm COM và que đo màu đỏ vào đầu cắm VΩ.
- Chạm đầu que đo vào các điểm cần kiểm tra của mạch. Màn hình sẽ hiển thị kết quả đo.
Đo Điện áp Một chiều (DC Voltage) bằng Que đo với FLUKE 301D và 301E
- Xoay núm điều khiển đến V=.
- Kết nối que đo màu đen vào đầu cắm COM và que đo màu đỏ vào đầu cắm VΩ.
- Chạm đầu que đo vào các điểm cần kiểm tra của mạch. Màn hình sẽ hiển thị kết quả đo.
Đo Thông mạch (Continuity) bằng FLUKE 301D và 301E
- Xoay núm điều khiển đến biểu tượng thông mạch/Ω.
- Ngắt nguồn khỏi mạch cần kiểm tra.
- Kết nối que đo màu đen vào đầu cắm COM và que đo màu đỏ vào đầu cắm VΩ.
- Chạm đầu que đo vào các điểm cần kiểm tra của mạch.
- Nếu điện trở <30 Ω, tiếng bíp sẽ kêu liên tục để báo hiệu thông mạch. Nếu màn hình hiển thị OL, mạch bị hở.
Đo Điện trở (Resistance) bằng FLUKE 301D và 301E
- Xoay núm điều khiển đến biểu tượng thông mạch/Ω.
- Nhấn nút màu vàng để chuyển sang chức năng Ω.
- Ngắt nguồn khỏi mạch cần kiểm tra.
- Kết nối que đo màu đen vào đầu cắm COM và que đo màu đỏ vào đầu cắm VΩ.
- Chạm đầu que đo vào các điểm cần kiểm tra của mạch. Màn hình sẽ hiển thị giá trị. Nếu màn hình hiển thị OL, mạch bị hở hoặc giá trị điện trở cao hơn dải đo.
Đo Điện dung (Capacitance) bằng FLUKE 301D và 301E
Lưu ý: Một tụ điện tốt sẽ lưu trữ điện tích và có thể vẫn còn năng lượng sau khi ngắt nguồn. Trước khi chạm vào tụ điện hoặc thực hiện phép đo, hãy TẮT tất cả nguồn điện, sử dụng thiết bị để xác nhận nguồn đã TẮT và cẩn thận xả tụ điện bằng cách kết nối một điện trở qua các chân của nó. Đảm bảo mang thiết bị bảo hộ cá nhân phù hợp.
- Xoay núm điều khiển đến biểu tượng điện trở/điện dung/diode.
- Nhấn nút màu vàng hai lần để chuyển sang chức năng đo điện dung.
- Tháo tụ điện ra khỏi mạch và xả tụ.
- Kết nối que đo màu đen vào đầu cắm COM và que đo màu đỏ vào đầu cắm VΩ.
- Chạm đầu que đo vào các chân của tụ điện. Màn hình sẽ hiển thị kết quả đo. OL cho biết tụ điện bị lỗi hoặc giá trị điện dung cao hơn dải đo.
Kiểm tra Diode bằng FLUKE 301D và 301E
- Xoay núm xoay đến biểu tượng điện trở/điện dung/diode.
- Nhấn nút màu vàng ba lần để chuyển sang chức năng kiểm tra diode.
- Kết nối que đo màu đỏ vào đầu cắm VΩ và que đo màu đen vào đầu cắm COM.
- Kết nối que đo màu đỏ vào cực dương (anode) và que đo màu đen vào cực âm (cathode) của diode cần kiểm tra.
- Xem giá trị điện áp phân cực thuận trên màn hình.
- Nếu đảo ngược cực tính của que đo với cực tính của diode, màn hình sẽ hiển thị OL. Sử dụng điều này để phân biệt cực dương và cực âm của diode.
Đo Dòng điện Xoay chiều (Amps AC) bằng Kìm kẹp FLUKE 301D / 301E
- Xoay núm điều khiển đến A~
- Kẹp kìm quanh dây dẫn. Màn hình sẽ hiển thị kết quả đo dòng điện xoay chiều.
Đo Tần số (Hz) trong khi Đo Dòng điện Xoay chiều bằng Kìm FLUKE 301D / 301E
- Xoay núm điều khiển đến A~
- Nhấn nút màu vàng để chuyển sang chức năng Hz.
- Kẹp kìm quanh dây dẫn. Màn hình sẽ hiển thị kết quả đo.
Đo Dòng điện Một chiều (Amps DC) bằng Kìm FLUKE 301D / 301E
- Xoay núm điều khiển đến A=
- Nhấn nút màu vàng để bù (zero) khi không kẹp bất kỳ dây dẫn nào.
- Lưu ý: Thực hiện thao tác zero sau khi chỉ báo “Zero” biến mất.
- Kẹp kìm quanh dây dẫn. Màn hình sẽ hiển thị kết quả đo dòng điện một chiều.
Tính năng Đo lường của FLUKE 301D / 301E
Giữ hiển thị (Display Hold) trên FLUKE 301D / 301E
- Để giữ lại kết quả đọc trên màn hình, nhấn nút HOLD. Màn hình sẽ đóng băng các kết quả đọc và chữ HOLD sẽ hiển thị liên tục.
- Trong chế độ HOLD, nếu thiết bị phát hiện điện áp lớn hơn ±30V hoặc quá tải điện áp (OL), biểu tượng điện áp nguy hiểm sẽ hiển thị trên màn hình.
- Nhấn nút HOLD một lần nữa để tiếp tục hoạt động bình thường với các kết quả đọc trực tiếp.
Phiên bản Phần mềm cho FLUKE 301D / 301E
- Để tìm phiên bản phần mềm, xem phần “Tùy chọn khi bật nguồn”.
Bảo trì và Vệ sinh Ampe kìm FLUKE 301D / 301E
- Sản phẩm không yêu cầu bảo trì định kỳ.
Cảnh báo
- Tháo các tín hiệu đầu vào trước khi vệ sinh sản phẩm.
- Chỉ sử dụng các bộ phận thay thế được chỉ định.
- Yêu cầu kỹ thuật viên được phê duyệt sửa chữa sản phẩm.
- Tháo pin nếu không sử dụng sản phẩm trong thời gian dài hoặc nếu cất giữ ở nhiệt độ trên 50°C. Nếu không tháo pin, pin có thể bị rò rỉ.
Cách Vệ sinh Vỏ máy FLUKE 301D / 301E
- Lau vỏ máy bằng vải ẩm và chất tẩy rửa nhẹ.
- Thận trọng: Không sử dụng chất mài mòn, cồn isopropyl hoặc dung môi để làm sạch vỏ hoặc mặt kính/cửa sổ.
Môi trường
- Thải bỏ sản phẩm theo cách chuyên nghiệp và phù hợp với môi trường.
- Xóa dữ liệu cá nhân trên sản phẩm trước khi thải bỏ.
- Tháo pin không được tích hợp vào hệ thống điện trước khi thải bỏ và thải bỏ pin riêng. Nếu sản phẩm này có pin tích hợp, hãy bỏ toàn bộ sản phẩm vào thùng rác điện tử.
Dịch vụ
- Đưa sản phẩm đến trung tâm dịch vụ được ủy quyền của Fluke Calibration để bảo dưỡng định kỳ hàng năm nhằm duy trì hiệu suất tối ưu.

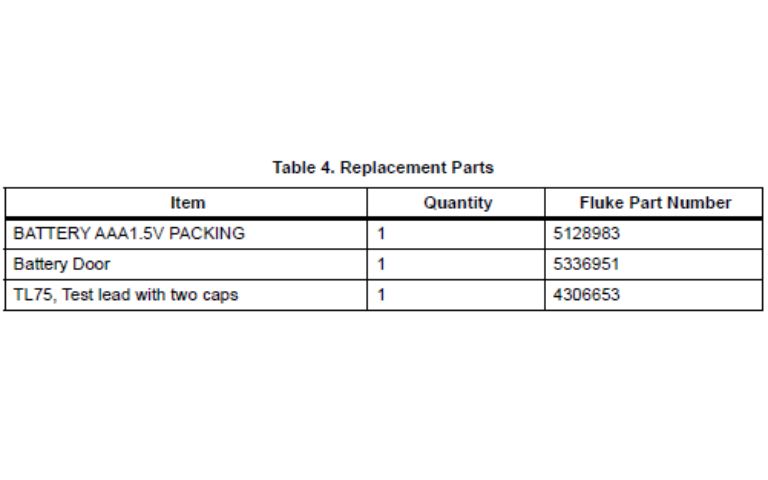

Linh kiện thay thế cho FLUKE 301D và 301E
- PIN AAA 1.5V: Số lượng 1, Mã Fluke 5128983
- Nắp Pin: Số lượng 1, Mã Fluke 5336951
- TL75, Dây đo với hai nắp: Số lượng 1, Mã Fluke 4306653
Xem thêm bài viết >> Cách hiệu chuẩn Ampe kìm FLUKE 301C/301D/301E/301B/301A+

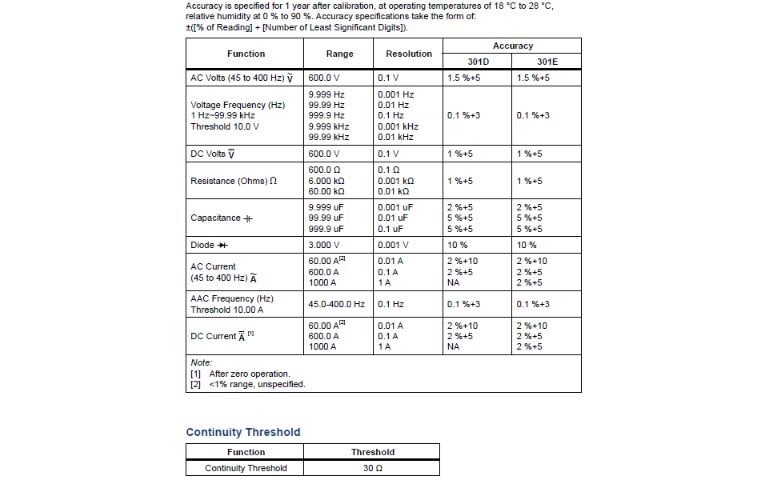

Thông số kỹ thuật để sử dụng và sửa chữa – HDSD FLUKE 301D / 301E
(Tham khảo bảng trong tài liệu gốc Hướng dẫn sử dụng Ampe kìm FLUKE 301D / 301E chi tiết ):
Thông tin bảo hành FLUKE 301D / 301E
Mỗi sản phẩm của thương hiệu Fluke được bảo hành không có lỗi về vật liệu và tay nghề trong điều kiện sử dụng và dịch vụ bình thường. Thời gian bảo hành là một năm và bắt đầu vào ngày giao hàng. Bảo hành này chỉ áp dụng cho người mua ban đầu hoặc khách hàng người dùng cuối của đại lý ủy quyền của Fluke và không áp dụng cho cầu chì, pin dùng một lần hoặc bất kỳ sản phẩm nào, theo ý kiến của Fluke, đã bị sử dụng sai mục đích, thay đổi, bỏ bê, nhiễm bẩn hoặc hư hỏng do tai nạn hoặc các điều kiện vận hành hoặc xử lý bất thường. Để biết chi tiết đầy đủ, vui lòng tham khảo tài liệu Hướng dẫn cách dùng Ampe kìm FLUKE 301D / 301E đi kèm sản phẩm.
