Hướng dẫn sử dụng chi tiết Đồng hồ vạn năng kỹ thuật số Fluke 101
Mua ngay sản phẩm tại đây >>> Đồng hồ vạn năng kỹ thuật số Fluke 101
Đồng hồ vạn năng kỹ thuật số Fluke 101 là một thiết bị đo lường 6000-số đếm, hoạt động bằng pin và có màn hình kỹ thuật số. Tài liệu này cung cấp hướng dẫn chi tiết và đầy đủ thông tin để sử dụng sản phẩm một cách hiệu quả và an toàn.
- Tài liệu Hướng dẫn sử dụng (user manual): Download Sổ tay hướng dẫn sử dụng Fluke 101 tiếng Việt
- Tài liệu Thông số an toàn thiết bị: Download Bảng thông tin an toàn Fluke 101
- Video Hướng dẫn sử dụng Đồng hồ vạn năng FLUKE 101 chi tiết:
Thông tin an toàn quan trọng – HDSD FLUKE 101
Trước khi sử dụng sản phẩm, người dùng cần đọc kỹ Hướng dẫn sử dụng Đồng hồ vạn năng FLUKE 101 và Hướng dẫn an toàn Fluke 101. Tuân thủ các cảnh báo và chú ý về an toàn để tránh nguy cơ điện giật, hỏa hoạn hoặc thương tích cá nhân.
- Sản phẩm được định mức theo danh mục đo IEC 61010-1 CAT III 600 V.
- Cảnh báo xác định các điều kiện và quy trình làm việc có thể gây nguy hiểm cho người sử dụng.
- Chú ý xác định các điều kiện và quy trình làm việc có thể gây hư hại cho Sản phẩm hoặc thiết bị được kiểm tra.
- Không sử dụng chức năng GIỮ (HOLD) để đo các điện thế không xác định, vì màn hình sẽ không thay đổi khi đo một điện thế khác.
- Luôn loại bỏ các tín hiệu đầu vào trước khi vệ sinh Sản phẩm.
- Chỉ sử dụng các linh kiện thay thế được chỉ định và việc sửa chữa Sản phẩm phải được thực hiện bởi một nhân viên kỹ thuật được phê duyệt trước.
- Thông tin an toàn chi tiết có trong tài liệu đi kèm sản phẩm và trên trang web www.fluke.com.
Tổng quan về thiết bị – HDSD FLUKE 101

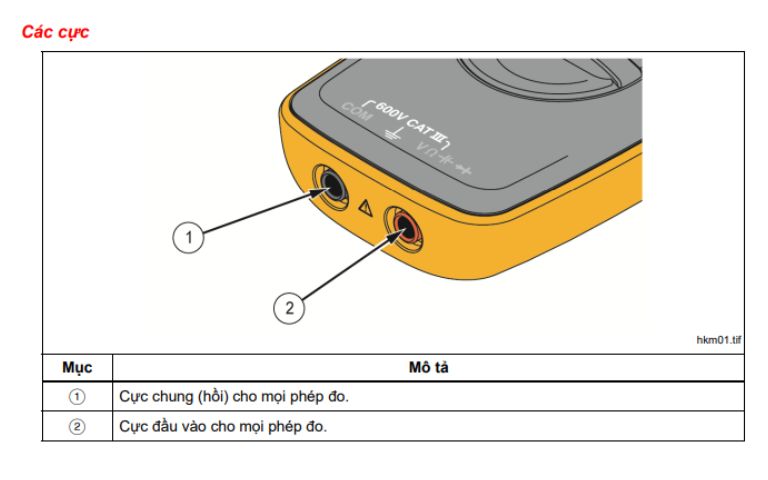

Các cực kết nối của đồng hồ vạn năng FLUKE 101:
- Cực chung (COM): Là cực hồi cho mọi phép đo.
- Cực đầu vào (VΩ→+Hz): Là cực đầu vào cho mọi phép đo.

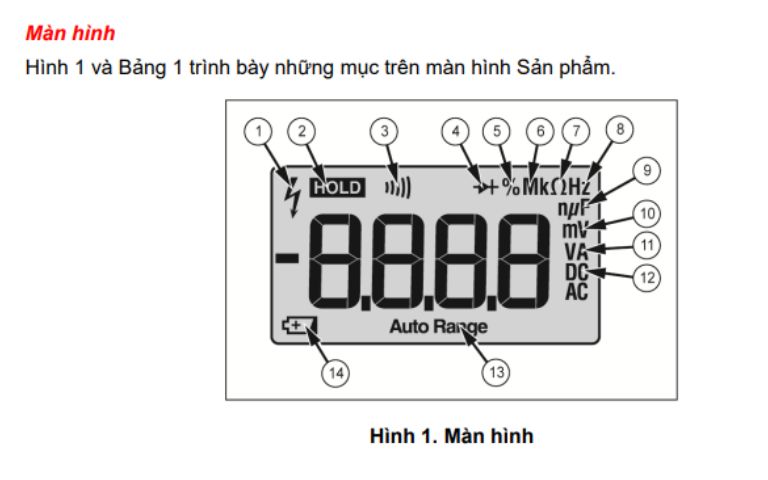

Màn hình hiển thị đồng hồ vạn năng FLUKE 101:
Màn hình LCD hiển thị các thông số đo, đơn vị, và các biểu tượng chức năng như:
- Điện áp cao, Giữ màn hình, Tính liên tục, Kiểm tra đi-ốt.
- Chu trình hoạt động, Tiền tố thập phân (M, k, μ, n), Ôm, Tần số, Fara, Vôn, Ampe, Mili.
- Chế độ dòng điện/điện áp DC hoặc AC, Chế độ tự động xác định phạm vi (Auto Range), Pin yếu.

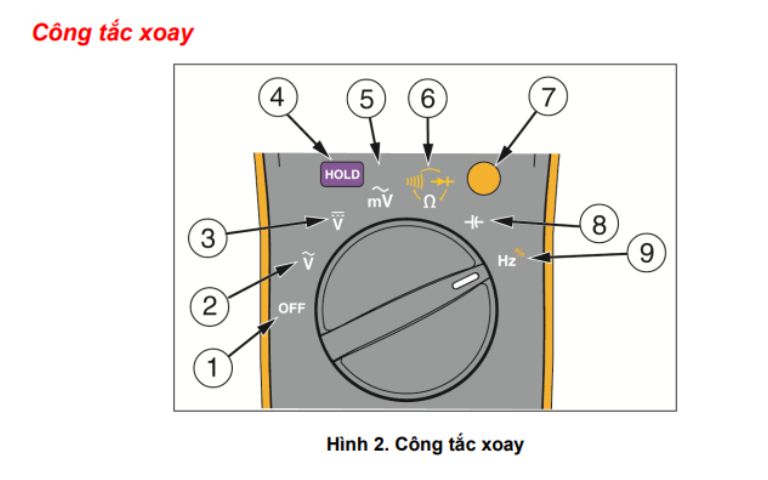

Công tắc xoay của đồng hồ vạn năng FLUKE 101:
Công tắc xoay dùng để chọn các chức năng đo khác nhau:
- OFF: Tắt nguồn Sản phẩm.
- ~V: Đo Vôn AC.
- V: Đo Vôn DC.
- mV~: Đo Mili vôn AC.
- Ω: Đo Điện trở. Ấn nút MÀU VÀNG để chuyển đổi kiểm tra đi-ốt và tính liên tục.
- →+: Đo Điện dung.
- Hz%: Đo Tần số. Ấn nút MÀU VÀNG (nút dịch chuyển) để chuyển sang đo chu kỳ hoạt động.
- HOLD: Nút để dừng (giữ) giá trị đo trên màn hình.
- Nút MÀU VÀNG (Dịch chuyển): Ấn cho các chức năng màu vàng.
Tự động ngắt điện (Auto Power Off) đồng hồ vạn năng FLUKE 101:
- Sản phẩm sẽ tự động ngắt điện sau 20 phút không hoạt động.
- Để khởi động lại, xoay công tắc về vị trí OFF rồi chọn lại vị trí cần thiết.
- Để tắt chức năng này, nhấn giữ nút MÀU VÀNG khi bật Sản phẩm cho tới khi “PofF” hiển thị trên màn hình.
Thực hiện các phép đo bằng đồng hồ vạn năng Fluke 101
Lưu giữ dữ liệu (Data Hold) trên đồng hồ vạn năng FLUKE 101 :
- Nhấn nút HOLD để giữ kết quả đo hiện tại trên màn hình.
- Nhấn HOLD lần nữa để tiếp tục hoạt động bình thường.
- Cảnh báo: Không sử dụng chức năng HOLD để đo các điện thế không xác định.
Đo điện áp AC và DC bằng FLUKE 101 :
- Chọn AC (V~), DC (V) hoặc Mili vôn AC (mV~) bằng công tắc xoay.
- Kết nối cáp đo màu đỏ vào cực VΩ→+Hz và cáp đo màu đen vào cực COM.
- Chạm que đo vào các điểm kiểm tra của mạch điện.
- Đọc giá trị điện áp trên màn hình.
Đo điện trở (Ω) bằng FLUKE 101 :
- Vặn công tắc xoay tới vị trí Ω. Đảm bảo nguồn điện đã được ngắt khỏi mạch cần đo.
- Kết nối cáp đo màu đỏ vào cực VΩ→+Hz và cáp đo màu đen vào cực COM.
- Chạm que đo vào điểm kiểm tra mong muốn của mạch điện.
- Đọc giá trị điện trở trên màn hình.
Kiểm tra sự liên tục bằng FLUKE 101 :
- Ở chế độ đo điện trở (Ω), nhấn nút MÀU VÀNG một lần để kích hoạt chế độ liên tục.
- Nếu điện trở dưới 70 Ω, tiếng bíp sẽ phát liên tục (báo hiệu đoản mạch).
- Nếu màn hình hiển thị “OL”, nghĩa là mạch bị hở.

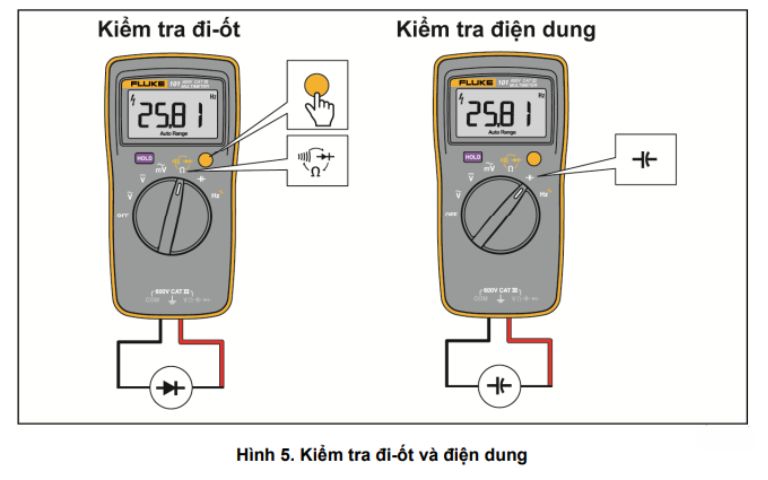

Kiểm tra đi-ốt (→+) bằng FLUKE 101 :
- Vặn công tắc xoay tới vị trí Ω.
- Nhấn nút MÀU VÀNG hai lần để kích hoạt chế độ kiểm tra đi-ốt.
- Kết nối cáp đo màu đỏ vào cực VΩ→+Hz và cáp đo màu đen vào cực COM.
- Kết nối que đo màu đỏ với cực dương (anôt) và cáp đo màu đen vào phía cực âm (catôt) của đi-ốt.
- Đọc giá trị điện áp phân cực thuận trên màn hình.
- Nếu đảo chiều que đo, màn hình hiển thị “OL” (điều này có thể dùng để phân biệt cực dương và âm của đi-ốt).
Đo điện dung (→+) bằng FLUKE 101:
- Vặn công tắc xoay tới vị trí →+.
- Kết nối cáp đo màu đỏ vào cực VΩ→+Hz và cáp đo màu đen vào cực COM.
- Chạm que đo vào cáp tụ điện.
- Chờ chỉ số đọc ổn định (có thể mất đến 18 giây).
- Đọc giá trị điện dung trên màn hình.

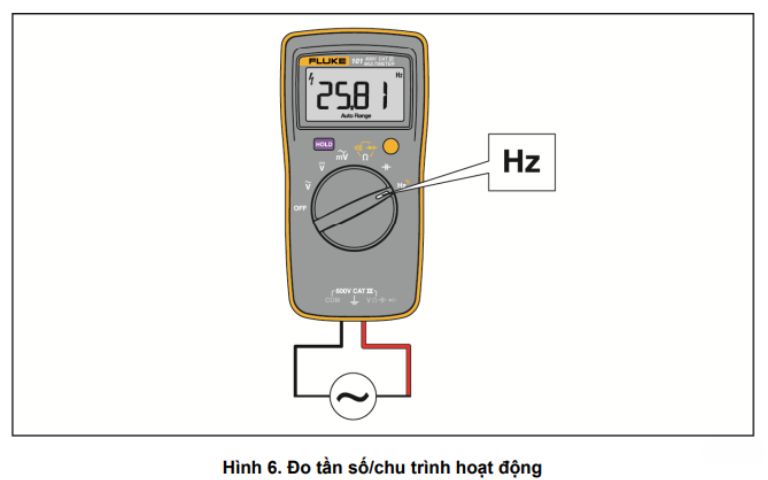

Đo tần số (Hz) và Chu trình hoạt động (%) bằng FLUKE 101:
Đo tần số:
- Chỉnh công tắc xoay tới Hz%.
- Kết nối cáp đo màu đỏ vào cực VΩ→+Hz và cáp đo màu đen vào cực COM.
- Chạm đầu dò vào các điểm kiểm tra của mạch điện.
- Đọc tần số trên màn hình.
Đo chu trình hoạt động:
- Chỉnh công tắc xoay tới Hz%.
- Nhấn nút MÀU VÀNG để chuyển sang chức năng chu trình hoạt động.
- Kết nối cáp đo màu đỏ vào cực VΩ→+Hz và cáp đo màu đen vào cực COM.
- Chạm đầu dò vào các điểm kiểm tra của mạch điện.
- Đọc phần trăm của chu trình hoạt động trên màn hình.
Bảo trì thiết bị – HDSD FLUKE 101
- Không tự ý sửa chữa hoặc bảo trì sản phẩm nếu không đủ khả năng và không có hướng dẫn liên quan. Chu kỳ hiệu chỉnh đề xuất là 12 tháng.
- Nếu pin bị rò rỉ, cần sửa chữa Sản phẩm trước khi sử dụng.
- Thay pin: Khi màn hình hiển thị biểu tượng pin yếu ( Mục 14, Bảng 1), cần thay pin. Sử dụng 2 pin AAA, IEC LR03. (Xem Hình 7 để biết cách thay pin).
- Vệ sinh đồng hồ Fluke 101 để hoạt động tốt và bền hơn: hãy vệ sinh vỏ máy định kỳ bằng khăn ẩm với chất tẩy rửa nhẹ, trung tính. Tránh dùng chất ăn mòn hoặc dung môi mạnh vì có thể làm hỏng thiết bị. Luôn ngắt kết nối que đo và tín hiệu trước khi lau. Giữ các cực cắm que đo sạch sẽ, khô ráo vì bụi ẩm có thể ảnh hưởng kết quả đo.
Linh kiện thay thế: (Tham khảo Hướng dẫn sử dụng Đồng hồ vạn năng Fluke 101)
- Pin: Số hiệu 2838018
- Cửa lắp pin: Số hiệu 4319659
- Cáp đo TL175: Số hiệu 4306653
- Vít: Số hiệu 4320657
Nếu Sản phẩm không hoạt động, trước tiên hãy kiểm tra pin, sau đó xem lại Hướng dẫn sử dụng đồng hồ Fluke 101

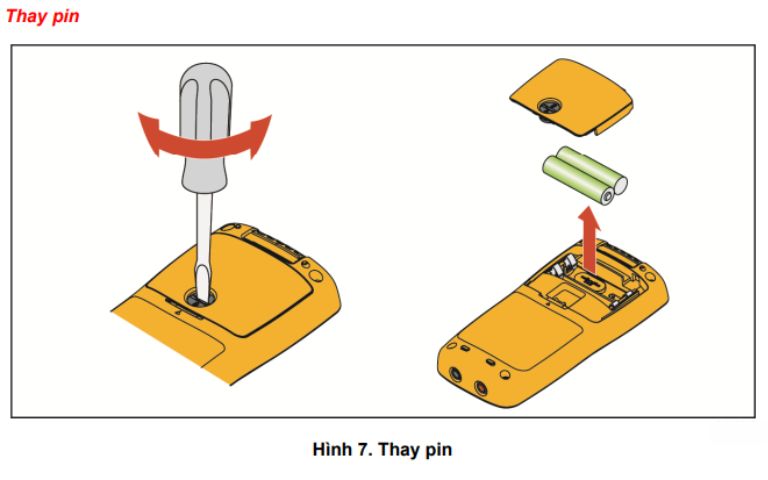

Hướng dẫn thay Pin cho Đồng hồ vạn năng Fluke 101
Đồng hồ vạn năng Fluke 101 sử dụng hai (2) viên pin loại AAA (còn được gọi là pin đũa)
- Loại pin: 2 AAA, IEC LR03
- Tuổi thọ của pin: Tối thiểu 200 giờ
Khi Fluke 101 báo pin yếu, bạn cần thay 2 viên pin AAA mới. Dưới đây là các bước làm:
- An Toàn Trước Tiên: Tắt đồng hồ (vị trí “OFF”) và rút hết que đo ra khỏi thiết bị.
- Mở Nắp Pin: Dùng tuốc-nơ-vít Phillips tháo vít ở mặt sau và nhẹ nhàng mở nắp khoang chứa pin.
- Thay Pin: Lấy 2 pin AAA cũ ra. Lắp 2 pin AAA (IEC LR03) mới vào, đảm bảo đúng chiều cực (+/-) theo ký hiệu trong khoang pin.
- Đóng Nắp Pin: Đậy nắp pin lại, vặn chặt vừa phải con vít.
- Kiểm Tra: Bật đồng hồ để đảm bảo hoạt động bình thường.
Lưu ý:
- Luôn tắt máy và tháo que đo trước khi mở nắp pin.
- Sử dụng pin AAA chất lượng tốt để đảm bảo thời gian sử dụng và hiệu suất của thiết bị.
- Lắp pin đúng chiều cực (+/-) theo hướng dẫn trong khoang chứa pin.
- Nếu pin cũ rò rỉ, vệ sinh khoang pin cẩn thận và cần sửa chữa thiết bị nếu cần trước khi dùng lại.
- Khi màn hình hiển thị biểu tượng pin yếu, bạn nên thay pin sớm để tránh ảnh hưởng đến độ chính xác của phép đo.
Sửa lỗi đồng hồ vạn năng Fluke 101 (các lỗi cơ bản thường gặp)
Khi đồng hồ vạn năng Fluke 101 của bạn gặp sự cố không lên nguồn, không hiển thị, hoặc có các lỗi cơ bản khác, bạn có thể thử một số bước kiểm tra và khắc phục sau đây, dựa trên Tài liệu hướng dẫn Fluke 101 từ nhà sản xuất.
Máy Fluke 101 không hoạt động
Kiểm Tra Pin FLUKE 101 (Ưu Tiên Hàng Đầu):
- Thay Pin Mới: Dùng 2 pin AAA (IEC LR03) mới.
- Đúng Chiều Pin: Đảm bảo lắp pin đúng cực (+/-).
- Tiếp Xúc Pin: Kiểm tra, vệ sinh đầu tiếp xúc pin nếu bị bẩn/oxy hóa.
- Nắp Pin: Đảm bảo nắp pin đóng chặt.
Kiểm Tra Vận Hành Cơ Bản
- Công Tắc Xoay: Xoay về “OFF” rồi xoay lại một chức năng đo. Đảm bảo không kẹt.
- Tự Động Tắt Nguồn: Thiết bị có thể đã tự tắt sau 20 phút không dùng. Bật lại bằng cách xoay công tắc.
Các Lỗi Cơ Bản Khác của FLUKE 101 (Hiển Thị Sai, Không Bíp)
- Pin Yếu: Luôn là một nghi ngờ, hãy thử thay pin mới.
- Que Đo: Kiểm tra que đo có hỏng không, cắm đúng và chắc chắn vào cổng COM và VΩ→+Hz chưa.
- Cực Cắm Que Đo: Kiểm tra xem có bị bụi bẩn/ẩm không.
- Chọn Sai Chức Năng/Thang Đo: Xem lại hướng dẫn, đảm bảo cài đặt đúng.
- Không Bíp (Thông Mạch): Ngoài pin, đảm bảo đã nhấn nút MÀU VÀNG ở chế độ Ω để kích hoạt, và điện trở mạch < 70 Ω.
Lưu Ý Quan Trọng:
- Không Tự Sửa Chữa Phức Tạp: Ngoài việc thay pin và kiểm tra cơ bản, nếu không có chuyên môn và hướng dẫn, không nên cố sửa chữa sâu hơn.
- Liên Hệ Dịch Vụ: Nếu các bước trên không khắc phục được sự cố, hãy liên hệ ngay Nhà cung cấp Thiết bị đo ANH PHÁT.
- Luôn nhớ tham khảo kỹ lại “Hướng dẫn sử dụng Fluke 101” để đảm bảo bạn hiểu rõ cách vận hành và các khuyến cáo từ nhà sản xuất.
Thông số kỹ thuật để sử dụng và sửa chữa FLUKE 101
Thông số kỹ thuật chung
- Điện áp tối đa giữa bất kỳ cực nào và Cực tiếp đất: 600 V.
- Màn hình (LCD): 6000 số đếm, tốc độ cập nhật 3 lần/giây.
- Pin: 2 pin AAA, IEC LR03, tuổi thọ tối thiểu 200 giờ.
- Nhiệt độ hoạt động: 0 °C đến 40 °C.
- Nhiệt độ bảo quản: -30 °C đến 60 °C.
- Độ ẩm tương đối: Không ngưng tụ <10°C; ≤90% ở 10°C đến 30°C; ≤75% ở 30°C đến 40°C.
- Độ cao hoạt động: 2000 m.
- Kích cỡ (CxRxD): 130 mm x 65 mm x 27 mm.
- Trọng lượng: 160 g.
- Xếp hạng IP: IEC 60529: IP 40.
- An toàn: IEC 61010-1: Mức độ ô nhiễm 2, IEC 61010-2-033: CAT III 600 V.
- Tính tương thích điện từ (EMC): IEC 61326-1: Di động, IEC 61326-2-2; CISPR 11: Nhóm 1, Loại A.
Thông số kỹ thuật về độ chính xác
Độ chính xác được quy định cho 1 năm sau hiệu chỉnh, ở nhiệt độ vận hành từ 18°C đến 28°C, độ ẩm tương đối từ 0% đến 90%. Thông số kỹ thuật chính xác có dạng: ±([% của chỉ số đọc] + [Số có chữ số ít đáng kể]).
- Vôn AC (40 Hz đến 500 Hz):
- 6.000 V / 60.00 V / 600.0 V: Độ chính xác 1.0% + 3.
- Vôn DC:
- 6.000 V / 60.00 V / 600.0 V: Độ chính xác 0.5% + 3.
- Mili vôn AC (40 Hz đến 500 Hz):
- 600.0 mV: Độ chính xác 3.0% + 3.
- Kiểm tra đi-ốt:
- 2.000 V: Độ chính xác 10%.
- Điện trở:
- 400.0 Ω: 0.5% + 3.
- 4.000 kΩ / 40.00 kΩ / 400.0 kΩ / 4.000 MΩ: 0.5% + 2.
- 40.00 MΩ: 1.5% + 3.
- Điện dung:
- 50.00 nF / 500.0 nF: 2% + 5.
- 5.000 µF / 50.00 µF / 500.0 µF / 1000 µF: 5% + 5.
- Tần số (10 Hz đến 100 kHz):
- 50.00 Hz / 500.0 Hz / 5.000 kHz / 50.00 kHz / 100.0 kHz: 0.1% + 3.
- Chu trình hoạt động (1% đến 99%):
- Độ chính xác thông thường 1% (khi tần số 50 Hz hoặc 60 Hz và chu trình hoạt động từ 10% đến 90%).
Lưu ý:
- Tất cả AC, Hz và chu trình hoạt động được chỉ định trong phạm vi từ 1% đến 100% của phạm vi.
- Thông số kỹ thuật điện dung không bao gồm sai số do điện dung cáp đo và tầng điện dung (có thể lên tới 1.5 nF trong phạm vi 50 nF).
Thông tin bảo hành đồng hồ vạn năng Fluke 101
Sản phẩm đồng hồ vạn năng điện tử Fluke 101 được bảo hành 01 năm kể từ ngày mua cho các lỗi về sản phẩm hoặc do lỗi về lắp đặt, vận chuyển. Bảo hành không bao gồm cầu chì, pin dùng một lần hoặc thiệt hại từ tai nạn, bỏ bê, sử dụng sai, thay đổi, nhiễm bẩn hoặc các điều kiện vận hành hoặc xử lý bất thường. Để có được dịch vụ trong thời gian bảo hành, hãy liên hệ với trung tâm dịch vụ ủy quyền của hãng Fluke.
